Універсальний натягувач приводного ланцюга з роликом XJB

Універсальний натягувач приводного ланцюга з роликом XJB

Роликовий натягувач XJB призначений для приводного ланцюга мототехніки. Він підтримує вільну гілку ланцюга, вибирає надмірне провисання та допомагає утримувати її на лінії ведучої й веденої зірок. Така деталь особливо доречна для трансмісій, у яких зі зміною навантаження ланцюг починає помітно коливатися, торкатися сусідніх частин або підходити до зірки під неправильним кутом.

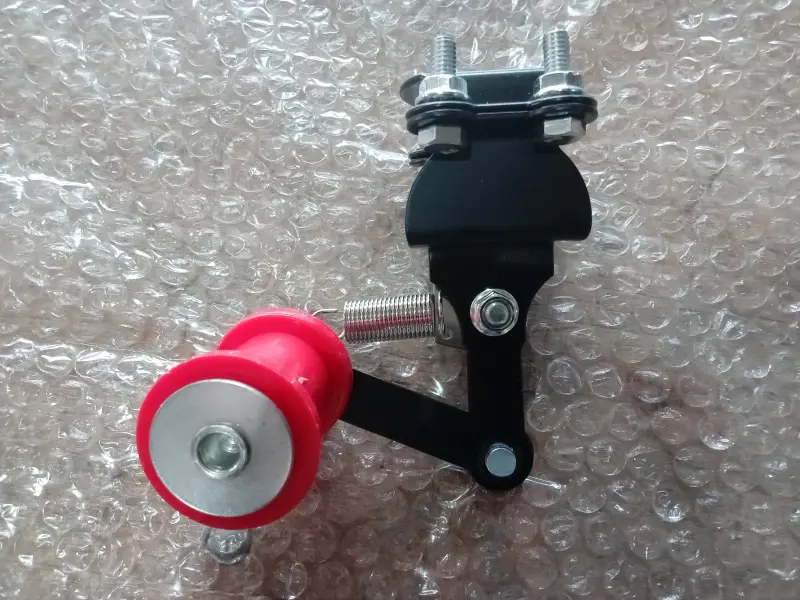

Конструкція складається з чорного затискного кронштейна, рухомого важеля, пружини та червоного напрямного ролика. Ролик контактує з ланцюгом і обертається під час його руху, а підпружинений важіль зберігає притискання при зміні положення гілки. Затискач виконаний із двома різьбовими шпильками та відповідною планкою: таке компонування дає змогу закріпити натягувач на придатній ділянці рами без приварювання окремої опори. Шарнірне з’єднання важеля забезпечує хід ролика, потрібний для супроводження ланцюга.

Що перевірити перед вибором

Позначення «універсальний» стосується конструкції кріплення, але не означає сумісність із кожною рамою та кожною ланцюговою передачею без попередньої примірки. У мотоциклів, мопедів, мінібайків та іншої мототехніки відрізняються профіль і діаметр труби, відстань до ланцюга, ширина вільного простору та розташування зірок. Перед придбанням слід зіставити натягувач із місцем монтажу та старою деталлю, якщо вона збереглася.

• Місце кріплення. На рамі має бути жорстка ділянка відповідного профілю, яку можна охопити затискачем і відповідною планкою.
• Положення ланцюга. Ролик потрібно вивести до вільної гілки без бічного зміщення відносно лінії зірок.
• Запас простору. Важелю потрібне місце для руху; він не повинен торкатися колеса, маятника, кожуха, двигуна чи інших деталей.
• Відповідність ролика. Порівняйте його ширину й форму з ланцюгом та переконайтеся, що бічні частини ролика не затискають ланки.
• Діапазон ходу. Після встановлення пружина має притискати ролик, залишаючи важелю запас руху в обидва боки.

Установлення та налаштування

Натягувач розташовують так, щоб ролик діяв на вільну гілку й не створював надмірного перегину. Спочатку кронштейн фіксують без остаточного затягування, потім виставляють ролик у площині ланцюга та перевіряють траєкторію важеля. Після позиціювання кріплення рівномірно затягують, не допускаючи перекосу відповідної планки. Натягувач коригує провисання під час руху, проте не замінює базове регулювання положення колеса та правильний добір довжини ланцюга.

Після монтажу колесо потрібно вручну прокрутити на кілька повних обертів. Ланцюг має проходити по центру ролика, вільно заходити на обидві зірки та не заклинювати на ділянках із нерівномірним натягом. На техніці з рухомим маятником додатково перевіряють зазори в усьому доступному діапазоні підвіски. Перед експлуатацією також контролюють надійність фіксації кронштейна та відсутність бічного перекосу важеля.

Коли натягувач потребує заміни

Підставою для заміни є виражений люфт або пошкодження ролика, деформація важеля чи кронштейна, ослаблення пружини та кріплення, яке неможливо надійно зафіксувати. Постійне зміщення ланцюга до краю ролика зазвичай вказує на неправильне розташування натягувача, перекіс затискача або порушення лінії зірок. Після перших поїздок корисно повторно перевірити затягування гайок, положення контактної доріжки на ролику та загальний натяг ланцюга.

Модель XJB підійде для ремонту або дооснащення ланцюгової трансмісії, якщо розміри затискача, положення ролика й доступний хід важеля відповідають геометрії конкретної техніки. Ретельна примірка до остаточної фіксації допомагає налаштувати рівне проходження ланцюга та уникнути контакту рухомих частин із рамою.
