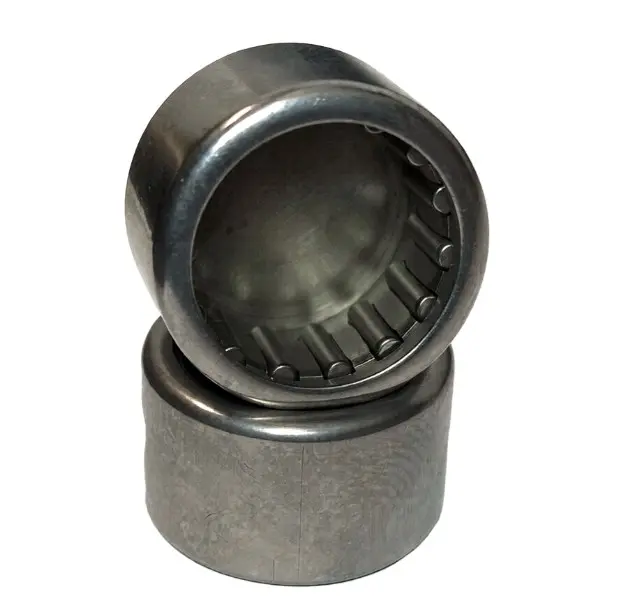

Підшипник голчастий 12×16×10 AZT

Голчастий підшипник 12×16×10 AZT підтримує вал або вісь і зменшує тертя під час їхнього руху відносно корпусу. Навантаження передають тонкі циліндричні ролики — голки, розташовані по колу. Така будова дає змогу розмістити опору в невеликому проміжку між валом і посадковим отвором. Для правильної заміни мають збігатися не лише розміри, а й конструкція знятого підшипника.

Розміри та будова

Позначення 12×16×10 означає внутрішній діаметр 12 мм, зовнішній діаметр 16 мм і ширину 10 мм. Кожен із цих розмірів впливає на встановлення. Зовнішній діаметр визначає посадку в корпусі, внутрішній — відповідність валу чи внутрішній доріжці, а ширина — розташування опори між сусідніми деталями. Голки містяться всередині зовнішньої обойми й мають контактувати з придатною для кочення поверхнею.

Ознаки зношення

Підшипник перевіряють, якщо в опорі з’явився радіальний люфт, рух став нерівномірним, виникло заїдання або сторонній шум. Після розбирання оглядають голки та доріжку кочення. Задири, раковини, корозія й пошкодження поверхні вказують на потребу усунути причину зношення. Роботу опори погіршують нестача мастила, бруд і перекіс під час складання. Шум сам по собі не доводить несправності підшипника, тому перевіряють також стан його посадки.

Як підібрати заміну

Зіставте зняту деталь за трьома розмірами, формою обойми та виконанням торців. Відкрита конструкція й обойма із закритим торцем потребують відповідного місця в механізмі. З’ясуйте, чи голки котяться безпосередньо по валу, чи спираються на окрему внутрішню доріжку. Вимірювання виконують на очищених поверхнях: через зношення фактичний діаметр вала може бути меншим за потрібний. Уточнити виконання допоможуть позначення старого підшипника та документація механізму.

Перевірте ділянку вала, яка контактує з голками, і посадковий отвір корпусу. Канавки, виробіток або пошкоджене гніздо можуть залишити люфт навіть із новим підшипником. Якщо поруч установлені ущільнення, огляньте їхні кромки та замініть пошкоджені деталі. Упори й стопорні деталі мають утримувати опору на належному місці, не спричиняючи деформації обойми.

На що зважати під час монтажу

До зняття старого підшипника запам’ятайте його орієнтацію та глибину посадки. Очистьте гніздо від забруднень і залишків мастила, перевірте краї отвору на задирки. Запресовуйте нову деталь рівно, відповідною оправкою, прикладаючи зусилля до обойми, яку встановлюєте в посадку. Тиск на голки та удари з перекосом можуть пошкодити опору ще до початку роботи. Тип мастила й спосіб його подавання визначають за вимогами механізму.

Після складання перевірте, чи рухається вал плавно та без заїдання. Надто вільна посадка дозволяє обоймі зміщуватися, а надмірний натяг може зменшити робочий зазор і зробити обертання тугим. Помилка в ширині змінює положення підшипника відносно упорів та заважає правильному встановленню сусідніх деталей. Якщо після заміни з’явився опір руху, знайдіть причину до запуску: розраховувати, що перекошена або затиснута опора припрацюється, не слід.
