Кришка генератора ліва 4T СG150/200 AMG

Ліва кришка генератора для чотиритактного двигуна 4T СG150/200 AMG закриває генераторний відсік з боку картера. Вона утворює його зовнішню стінку та захищає внутрішні деталі від зовнішніх впливів. Для заміни потрібен точний збіг поверхонь, що з’єднуються: кришка має прилягати без перекосу, а всередині повинен залишатися необхідний простір для деталей, які обертаються.

Будова та приводи для заміни

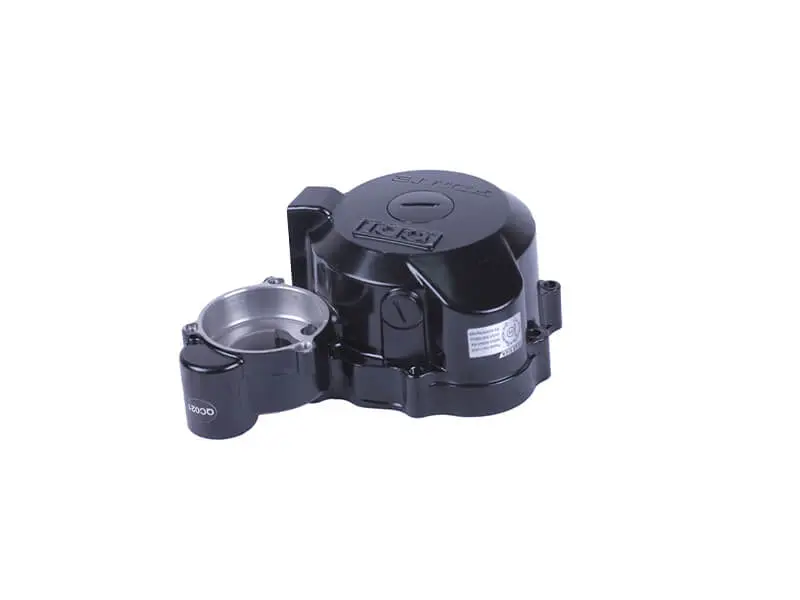

Чорний корпус має округлу основну частину, бічну круглу порожнину та кріпильні виступи вздовж контуру. Із зовнішнього боку розташовані круглі пробки зі шліцами. Під час підбору враховують не лише основну форму, а й усі виступи та заглиблення. Вони визначають, чи суміститься кришка з картером і чи не заважатиме вона сусіднім деталям.

Після удару на корпусі можуть з’явитися тріщини, відколи краю або пошкодження кріпильних вушок. Кришку також замінюють через зірвану різьбу пробок чи викривлену площину прилягання, коли стик уже не вдається належно ущільнити. Дрібні подряпини зовні самі по собі не свідчать про потребу в заміні. Якщо вздовж стику помітне мастило, варто перевірити прокладку, ущільнення та стан поверхонь: ці сліди не завжди спричинені дефектом корпусу.

Як перевірити відповідність

Зіставте з демонтованою кришкою кількість і розташування отворів під болти, контур стику з картером, глибину основної частини та положення бічної порожнини. Перевірте місця для напрямних втулок, вихід проводів і посадки внутрішніх деталей, якщо вони є на старій кришці. Якщо статор кріпиться до неї, його кріплення також мають збігатися. Самого позначення двигуна недостатньо, коли хоча б одна з цих ділянок відрізняється.

Окремо порівняйте діаметр, різьбу й розташування сервісних пробок та перевірте їхні ущільнення. Деталі, які плануєте перенести зі старого корпусу, огляньте разом із посадками та кріпленням. Колір і подібні зовнішні обриси не замінюють перевірки з внутрішнього боку. Особливу увагу приділіть виступам усередині та відстаням до генератора: невідповідна глибина може спричинити зачіпання навіть тоді, коли отвори під болти суміщаються.

Монтаж без перекосу

Кришку знімають на охололому двигуні, від’єднавши акумулятор, якщо він установлений. Наявність мастила у відсіку та послідовність розбирання враховують за конструкцією конкретного двигуна. З поверхні стику обережно прибирають залишки старої прокладки, не дряпаючи площину картера. Поруч перевіряють напрямні втулки, різьбові отвори, стан проводів біля виходу з корпусу й ущільнення пробок. Пошкоджену прокладку та ущільнення, що втратили еластичність, замінюють. Герметик наносять лише там, де це передбачено конструкцією.

Під час установлення проводи не повинні потрапляти під край кришки, а напрямні мають увійти у відповідні посадки. Якщо між корпусом і картером залишається помітний зазор, не стягуйте його болтами — спершу усуньте причину. Кріплення повертають на свої місця з урахуванням довжини та затягують рівномірно з моментом, установленим для двигуна. Після складання перевіряють, чи немає зачіпання та підтікання. Перекіс або помилка в підборі можуть пошкодити кріпильні виступи, порушити ущільнення чи спричинити контакт із деталями генератора.
