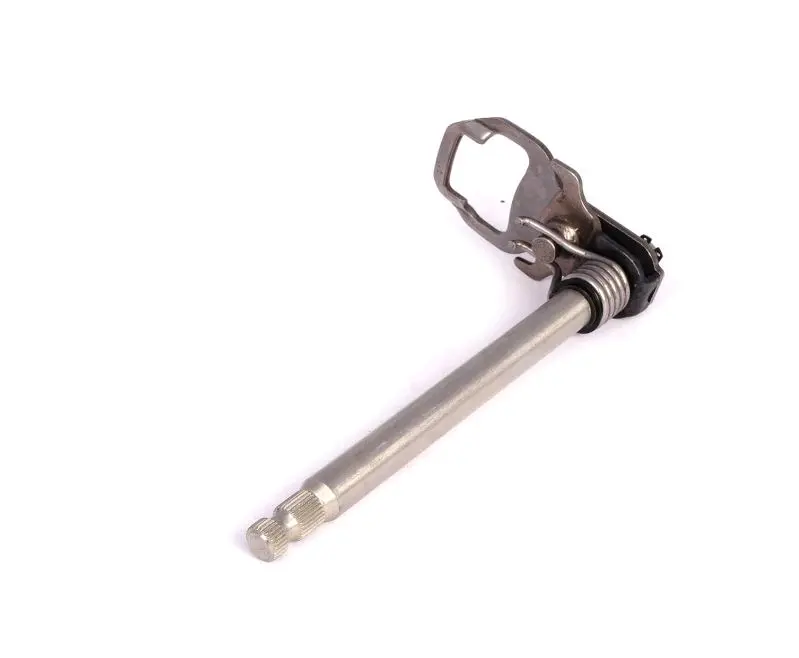

Вал перемикання передач 4T CG200, 213 мм

Вал перемикання передач 4T CG200, 213 мм передає рух ножного важеля до механізму вибору передач двигуна. Деталь замінюють, коли стрижень зігнутий, шліци пошкоджені або поверхні механізму перемикання зношені. Справний вал забезпечує передавання ходу педалі всередину коробки, а повернення привода у вихідне положення дозволяє виконати наступне перемикання.

Як влаштована деталь

Зовнішній кінець має шліци для встановлення ножного важеля. На іншому кінці розташовані фігурні деталі механізму та вита пружина. Шліци не дають затиснутому важелю прокручуватися, а пружина бере участь у поверненні привода після натискання. Для правильної роботи потрібен збіг геометрії внутрішньої частини з відповідними деталями механізму: сама лише довжина стрижня цього не визначає.

Ознаки несправності

Вал варто оглянути, якщо педаль має надмірний вільний хід, прокручується на шліцах, заїдає або не повертається після перемикання. Удар по важелю чи падіння мотоцикла можуть зігнути стрижень. Якщо кріплення педалі послаблене, шліци поступово зношуються. Виробіток на контактних поверхнях внутрішнього механізму також заважає чітко передавати рух. Ці симптоми допомагають визначити напрямок перевірки, але потребують огляду і вала, і суміжних деталей.

Сліди мастила біля виходу вала — привід перевірити сальник та поверхню під його ущільнювальною кромкою. За глибокого виробітку новий сальник може не усунути підтікання. Водночас сама поява мастила не означає обов’язкової заміни вала: слід оцінити стан його поверхні та люфт в опорах.

Як підібрати заміну

Порівняйте зі знятою деталлю розмір 213 мм, діаметри посадкових ділянок, розміщення уступів і довжину шліцьованого кінця. Вимірюйте обидва вали між однаковими точками. Перевірте профіль шліців і посадку ножного важеля: він має встановлюватися без перекосу та надійно затискатися штатним кріпленням.

Окремо зіставте форму внутрішніх пластин, їхнє положення відносно стрижня, розташування пружини та її кінців. Місця упору й зачеплення також повинні відповідати знятому механізму. Невідповідна довжина або інша геометрія можуть змістити деталі, обмежити хід чи спричинити заклинювання під час перемикання. Зовнішня подібність валів не замінює перевірки посадок.

На що зважати під час встановлення

Доступ до вала та послідовність розбирання визначають за будовою двигуна і його ремонтною документацією. До зняття позначте положення педалі на шліцах. Запам’ятайте, як стоять пружина, шайби та фіксатори, якщо вони передбачені конструкцією. Виймайте й установлюйте вал без пошкодження посадкових поверхонь; під час проходження шліців крізь сальник захищайте його ущільнювальну кромку.

Під час заміни огляньте затиск важеля, опори вала, поворотну пружину та поверхні, з якими взаємодіє механізм. Пошкоджені ущільнення й зношені суміжні деталі замінюють за результатами огляду. Після складання перевірте вільний рух і повернення педалі, а потім перемикання передач із заглушеним двигуном за ремонтною інструкцією. Якщо привід заїдає, причину усувають до запуску: посилене натискання на педаль може пошкодити механізм.
