Щітки бензогенератора 1,9–3 кВт у пластмасовому корпусі BEST

Щітки бензогенератора BEST у пластмасовому корпусі призначені для заміни зношеного щіткового вузла генераторів потужністю 1,9–3 кВт. У генераторі щіткового типу вони передають струм до обмотки ротора через контактні кільця під час його обертання. Стабільне прилягання щіток потрібне для збудження генератора та вироблення напруги. Діапазон потужності звужує вибір, проте для встановлення також має збігатися конструкція тримача.

Будова та ознаки зношення

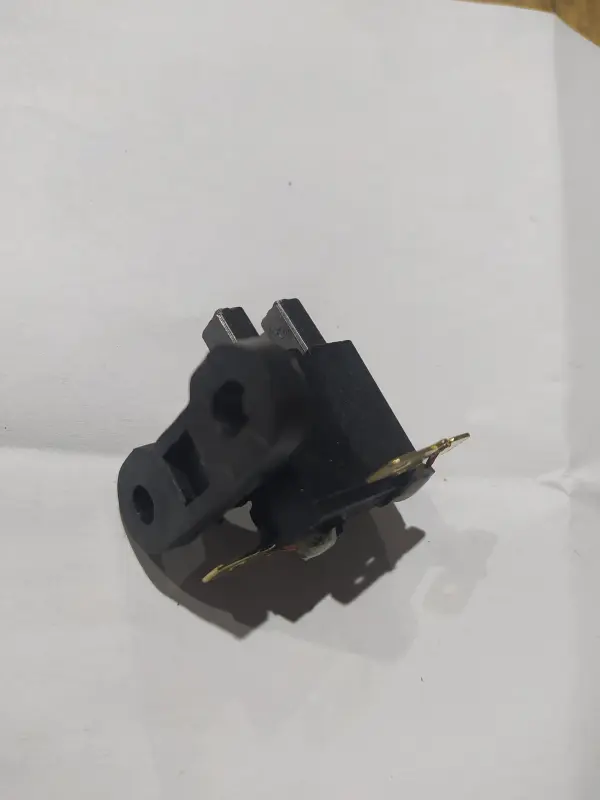

У спільному чорному корпусі розміщено дві щітки. Тримач має отвори для кріплення та металеві виводи для підключення проводів. Він задає положення щіток відносно контактних кілець, тому форма корпусу й напрямок виходу щіток безпосередньо впливають на правильність встановлення. Невідповідний тримач може закріпитися з перекосом або змістити щітки відносно доріжок кілець.

Під час роботи щітки поступово стираються. Їх перевіряють, якщо двигун працює, а напруга зникає чи виробляється з перебоями. Підставами для заміни можуть бути значне скорочення щіток, відколи, заклинювання в напрямних, тріщини корпусу та пошкодження виводів. Самі перебої ще не доводять несправність щіток: спочатку потрібно оглянути їхній стан і контакт із кільцями. Особливу увагу приділяють слідам перегрівання та тріщинам біля кріплень.

Як підібрати тримач зі щітками

Зіставте нову деталь зі знятою, перевіряючи не лише загальний вигляд, а й місця кріплення та підключення. Однакова потужність двох генераторів не означає, що в них встановлені однакові щіткотримачі.

• Перевірте форму корпусу, розташування отворів і відстань між ними. Деталь має сідати на своє місце без перекосу.
• Звірте переріз щіток, відстань між ними та напрямок виходу. Їхні контактні поверхні повинні припадати на доріжки кілець.
• Порівняйте тип і положення виводів. Наконечники мають приєднуватися без натягування проводів.
• Врахуйте простір під кришкою: тримач і підключені проводи не повинні торкатися частин, що обертаються.

Довжина стертої щітки не є надійним орієнтиром для нової. Під час вибору враховують будову тримача та вимоги конкретного генератора. Потреба розточувати отвори, підпилювати корпус або силоміць підтягувати проводи до виводів — привід ще раз перевірити відповідність деталі.

Особливості заміни

Генератор зупиняють, дають йому охолонути, відключають споживачів і унеможливлюють випадковий запуск. Перед зняттям тримача фіксують підключення проводів. Після демонтажу оглядають контактні кільця: глибокі канавки та підгорілі ділянки погіршують прилягання й прискорюють зношення нових щіток. Поруч перевіряють стан наконечників і кріплень, прибирають пил, не заганяючи його всередину генератора. Пошкоджені з'єднання усувають під час цієї ж заміни.

Корпус встановлюють рівно та закріплюють без надмірного затягування, щоб не пошкодити пластмасу. Перевіряють вільний рух щіток у напрямних, їхнє прилягання до кілець і розташування проводів. Після складання роботу генератора перевіряють за його інструкцією. Перекіс або заїдання щіток спричиняють іскріння, нерівномірне стирання та втрату контакту, а надмірний притиск скорочує ресурс щіток і контактних кілець.
