Кнопка вимкнення двигуна бензогенератора BEST, червона

Кнопка вимкнення двигуна бензогенератора BEST керує зупинкою мотора. Її встановлюють замість пошкодженого вимикача, який заїдає, хитається в панелі або перестав чітко перемикатися. Для правильного добору потрібно зіставити посадку, підключення та роботу контактів зі штатною кнопкою. Самого збігу зовнішньої форми недостатньо, щоб двигун запускався й зупинявся належним чином.

Будова кнопки

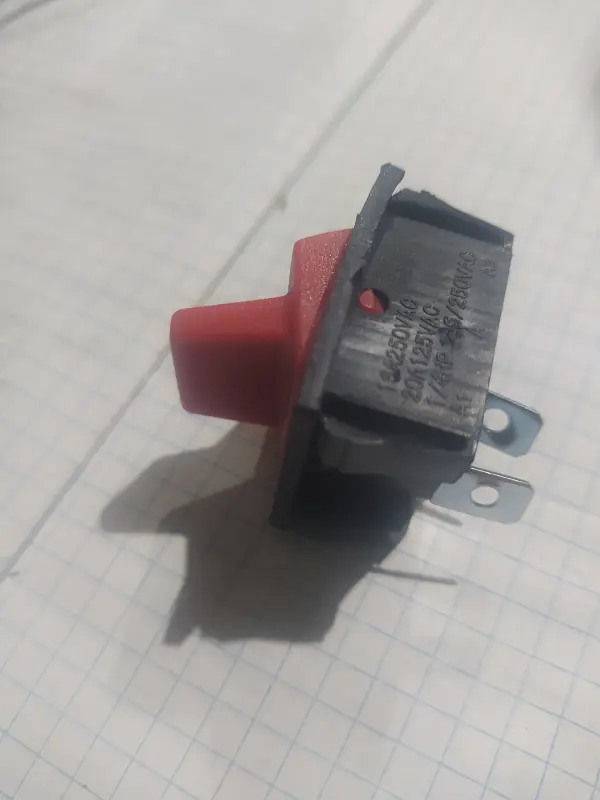

Червона клавіша має хитний хід і розташована в чорному корпусі з виступною рамкою. Для приєднання проводів передбачені плоскі металеві виводи. Корпус заходить в отвір панелі, а рамка перекриває його край. За панеллю має залишатися місце для виводів і наконечників: підключені проводи не повинні впиратися в сусідні деталі або тиснути на вимикач зсередини.

Корпус має маркування 20A125VAC. Воно позначає струм 20 А за змінної напруги 125 В для контактів вимикача. Ці числа не є потужністю генератора та не визначають відповідність кнопки його системі зупинки. Під час добору враховують схему підключення конкретного генератора й те, які контакти замикаються в кожному положенні клавіші.

Ознаки несправності

Кнопку варто перевірити, якщо клавіша перекошена, натискається із заїданням або більше не тримає потрібне положення. Тріщини корпусу й пошкоджене кріплення можуть спричинити зміщення вимикача під час користування. Коли мотор реагує на перемикання не щоразу, перевіряють також з'єднання проводів: причиною буває ослаблений наконечник, а не лише зношення самої кнопки.

Потемніння виводів, сліди перегрівання та пошкодження ізоляції поруч потребують окремої уваги. Нова кнопка не усуне поганого притискання старого наконечника. Разом із нею за потреби замінюють пошкоджені з'єднувачі та відновлюють надійне підключення, щоб несправність не повторилася після складання.

Як підібрати заміну

Зіставте розміри й форму отвору в панелі, глибину корпусу, ширину рамки та розташування виступів кріплення. Завеликий корпус доведеться втискати, що може його деформувати; замалий не триматиметься впевнено. Перевірте кількість, ширину та напрямок виводів. Штатні наконечники мають приєднуватися щільно, а довжини проводів повинно вистачати без натягування.

Окремо порівняйте кількість положень клавіші та порядок замикання контактів. Перевіряти контакти потрібно з від'єднаними проводами, звіряючи результат зі схемою генератора. Якщо стара кнопка несправна, її поведінка не може бути єдиним орієнтиром. Невідповідна схема перемикання здатна завадити запуску двигуна або позбавити можливості зупинити його штатною кнопкою.

Заміна та контроль роботи

До роботи беруться після зупинки й охолодження генератора, від'єднавши споживачів і виключивши випадковий запуск. За наявності акумулятора електростартера його відключають відповідно до інструкції техніки. Спочатку позначають розташування проводів, потім знімають наконечники, тримаючись за з'єднувачі. Тягнути за самі проводи не слід. Після звільнення кріплень стару кнопку виймають із панелі.

Огляньте краї посадкового отвору та стан проводки. Новий вимикач установлюють рівно, перевіряють його утримання в панелі й підключають за штатною схемою. Наконечники не мають хитатися, а проводи — заважати руху клавіші чи торкатися гарячих частин. Завершивши складання, перевіряють перемикання кнопки, а потім штатний запуск і зупинку двигуна.
