Циліндро-поршнева група (ЦПГ) Yamaha JOG 3KJ 72 (Ø47 p-10) JIN

Циліндро-поршнева група Yamaha JOG 3KJ 72 (Ø47 p-10) JIN призначена для заміни циліндра та поршня двигуна скутера. Поршень рухається в циліндрі, кільця ущільнюють проміжок між їхніми поверхнями, а поршневий палець з’єднує поршень із шатуном. Стан цієї групи впливає на компресію, запуск і тягу двигуна під навантаженням.

Будова та склад набору

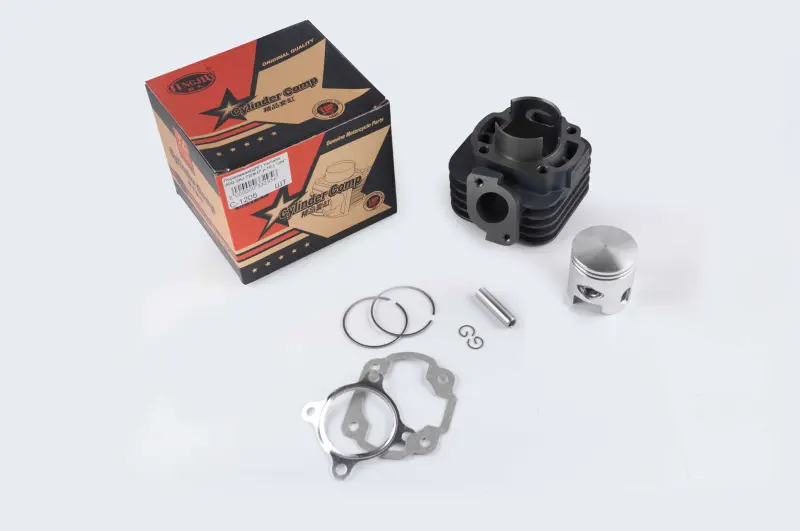

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують площу відведення тепла. Прокладки ущільнюють стики циліндра, а стопори обмежують осьове переміщення пальця. Під час складання потрібно перевірити посадку цих деталей: пошкоджена прокладка або неповністю вставлений стопор можуть спричинити повторне розбирання двигуна.

Позначення Ø47 означає діаметр 47 мм, p-10 — поршневий палець діаметром 10 мм. З цих розмірів починають підбір, проте потрібно порівняти й решту геометрії. Циліндр має відповідати посадці в картері, головці та приєднанню випуску, а поршень — циліндру й шатуну.

Ознаки зношення

ЦПГ перевіряють, коли двигун важче запускається, втрачає тягу або має знижену компресію. Після розбирання оглядають дзеркало циліндра, поверхню поршня, кільця та їхні канавки. Глибокі подряпини, задири, пошкоджені канавки чи сліди прихоплення можуть бути підставою для заміни всієї групи. Водночас сама втрата потужності ще не доводить зношення циліндра: рішення про заміну варто приймати за результатами перевірки та огляду.

Якщо попередня група вийшла з ладу через перегрівання або нестачу мастила, спочатку усувають причину пошкодження. Без цього нові деталі можуть швидко отримати такі самі задири. Разом із поршнем оглядають підшипник верхньої головки шатуна та посадку пальця. Зношене з’єднання залишиться джерелом стуку й після встановлення нового комплекту.

Перевірка сумісності

Звірте позначення двигуна та розміри демонтованої групи. Порівняйте діаметр циліндра й пальця, висоту та форму поршня, розташування вікон і канавок. На циліндрі перевірте посадочну частину, отвори кріплення, канали та випускний фланець. Окремо зіставте сполучення з головкою й контури прокладок. Невідповідність розмірів може завадити складанню, порушити герметичність або спричинити зіткнення рухомих деталей.

Монтаж і перевірка

Під час демонтажу захистіть отвір картера від бруду та дрібних деталей. Зніміть залишки старих прокладок із прилеглих поверхонь, не залишаючи на них подряпин. До остаточного складання перевірте зазори поршня та кілець відповідно до вимог двигуна. Кільця розміщують у належних канавках з урахуванням фіксувальних штифтів. Орієнтацію поршня обирають за вказівками для двигуна.

Змастіть поверхні тертя відповідною моторною оливою та перевірте, чи повністю сіли стопори пальця у свої канавки. Надягайте циліндр обережно, стискаючи кільця, без ударів і надмірного зусилля. Якщо він не проходить вільно, потрібно перевірити положення кілець. Кріплення затягують рівномірно, дотримуючись визначених для двигуна моменту й послідовності. Після складання перевірте вільний рух поршня та герметичність стиків, а під час початкової роботи дотримуйтеся режиму обкатування після заміни ЦПГ.
