Циліндро-поршнева група (ЦПГ) Suzuki LETS 50 Ø41, p-10 JIN

Циліндро-поршнева група Suzuki LETS 50 Ø41, p-10 JIN призначена для заміни циліндра та поршня двигуна. Циліндр задає напрямок руху поршня, а поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра та допомагають утримувати компресію. Через палець поршень передає зусилля шатуну. Зношення цих деталей позначається на запуску, тязі й роботі двигуна під навантаженням.

Що входить до комплекту

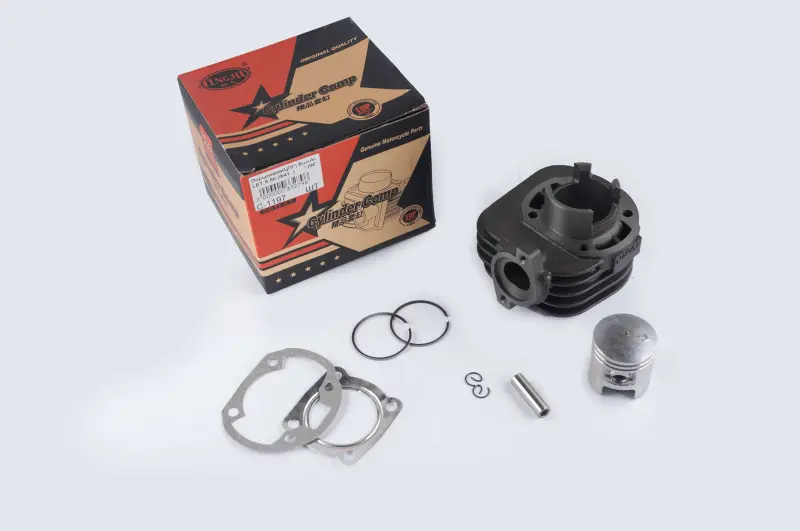

Комплект містить циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують поверхню відведення тепла, а прокладки ущільнюють стики деталей. Заміна циліндра разом із поршнем доречна, коли зношені обидві сполучені поверхні й нові кільця вже не можуть відновити нормальне ущільнення.

Стан ЦПГ перевіряють, якщо двигун важко запускається, втратив тягу, має низьку компресію або стукає в ділянці циліндра. Ці ознаки можуть мати різні причини, тому рішення про заміну приймають після перевірки та огляду. На знятих деталях шукають задири, пошкодження кілець, зношення спідниці поршня й канавок під кільця. Якщо циліндр пошкоджено через перегрівання або недостатнє змащування, спочатку усувають причину, інакше новий комплект також швидко постраждає.

Як перевірити відповідність

Позначення цього комплекту — Ø41, p-10; зазначений діаметр становить 41 мм. Крім назви скутера, орієнтуйтеся на розміри та будову знятої ЦПГ. Зіставте розташування кріпильних отворів, форму основи, посадку циліндра в картер, канали та приєднання випускного патрубка. Отвори прокладок мають відповідати стикам і залишати канали відкритими.

Для поршня перевіряють діаметр, висоту, розташування отвору під палець і форму днища. Діаметр та довжину пальця звіряють окремо, як і його посадку в поршні та з'єднання з верхньою головкою шатуна. Поршневі кільця підбирають за розмірами й профілем канавок. Невідповідна геометрія може завадити складанню, порушити роботу каналів або спричинити зіткнення поршня із суміжними деталями. Для перевірки посадок потрібні вимірювання: схожої форми недостатньо.

На що зважати під час встановлення

Перш ніж знімати циліндр, очищають простір навколо нього. Відкритий картер захищають від бруду та дрібних деталей. Після розбирання оглядають поверхні під прокладки, шпильки, верхню головку шатуна й підшипник пальця. Люфт у з'єднанні з шатуном або пошкоджене кріплення усувають до встановлення ЦПГ, щоб вони не стали причиною повторного ремонту.

Поршень орієнтують відповідно до інструкції двигуна, а замки кілець розташовують у передбачених місцях. Поверхні тертя змащують оливою, придатною для двигуна. Циліндр насувають обережно, стискаючи кільця без надмірного зусилля: якщо деталь не сідає, перевіряють причину опору. Стопорні кільця пальця мають повністю увійти в канавки та надійно триматися в них.

Складання виконують із новими прокладками. Кріплення затягують рівномірно, дотримуючись моменту з керівництва двигуна. До запуску перевіряють вільний рух поршня та правильність складання, після запуску — герметичність стиків; навантаження збільшують за правилами обкатки. Перекошене поршневе кільце, погано зафіксований стопор або неправильний зазор можуть пошкодити циліндр і поршень відразу після заміни.
