Циліндро-поршнева група (ЦПГ) 2T Stels 65 (Ø44, p-12, h-64) STEEL MARK

Циліндро-поршнева група STEEL MARK 2T Stels 65 (Ø44, p-12, h-64) призначена для заміни циліндра та поршня двотактного двигуна. Циліндр задає напрямок руху поршня, кільця ущільнюють проміжок між поршнем і стінкою циліндра, а поршневий палець з’єднує поршень із шатуном. Стан цих деталей впливає на компресію, запуск і тягу двигуна під навантаженням.

Будова та склад комплекту

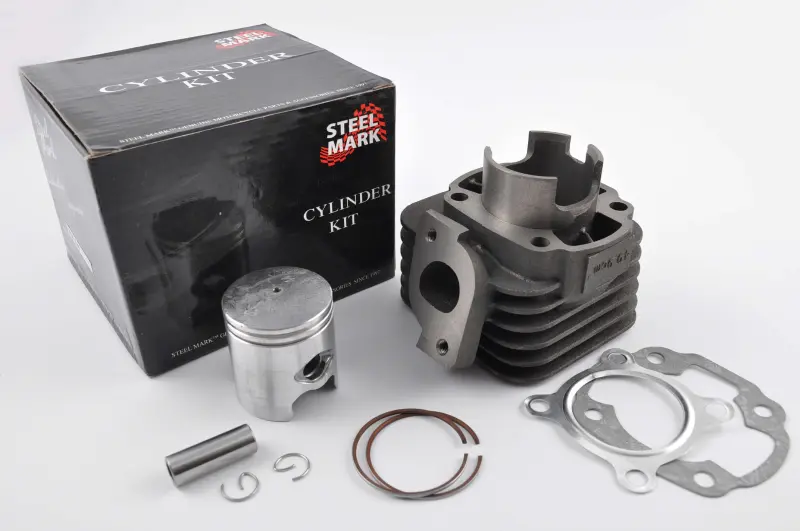

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують площу відведення тепла. Вікна циліндра й вирізи поршня пов’язані з роботою двотактного двигуна: рух поршня відкриває та закриває канали газообміну. Через це під час підбору потрібно порівнювати не лише діаметр, а й розташування вікон, форму поршня та поверхні прилягання.

Ознаки зношення

Перевірити ЦПГ варто, якщо двигун важко запускається, втрачає тягу, має знижену компресію або стукає з боку циліндра. Після розбирання оглядають дзеркало циліндра й спідницю поршня на задири, перевіряють цілісність кілець, стан їхніх канавок і сліди перегрівання. Утруднений запуск сам по собі не доводить несправність поршневої групи: підставою для заміни є результати перевірки компресії та огляду. Якщо поверхні мають глибокі пошкодження, заміни лише кілець недостатньо.

Як підібрати

Зіставте позначення Ø44, p-12, h-64 зі знятою ЦПГ та даними двигуна. Перевірте діаметри циліндра й поршня, розміри пальця, висоту циліндра, відстані між кріпильними отворами та посадку в картері. Порівняйте випускний фланець, розташування каналів і контури прокладок. Одного однакового розміру замало, щоб визначити придатність комплекту.

На поршні звірте форму днища та спідниці, розташування отворів під палець і канавок для кілець. Переконайтеся, що палець відповідає підшипнику верхньої головки шатуна. Помилка у висоті циліндра або геометрії поршня може змінити потрібні зазори й порушити газообмін. Невідповідні канали або прокладки здатні перекрити проходи чи спричинити негерметичність стиків.

Що врахувати під час заміни

Розбирають охололий двигун, очистивши ділянку навколо циліндра. Після зняття старих деталей отвір картера захищають від бруду та дрібних предметів, а залишки прокладок прибирають, не пошкоджуючи площини прилягання. Разом із ЦПГ оглядають головку циліндра, шпильки, підшипник верхньої головки шатуна та канавки стопорів пальця. Якщо попередня група постраждала від перегрівання або нестачі мастила, причину усувають до першого запуску.

Перед складанням перевіряють зазори відповідно до вимог двигуна, змащують поверхні тертя належною моторною оливою та правильно орієнтують поршень. Замки поршневих кілець суміщають із фіксувальними штифтами, якщо вони передбачені конструкцією. Стопори пальця мають повністю сісти в канавки. Циліндр насувають обережно: удари або спроба притягнути його кріпленням можуть пошкодити кільця.

Прокладки ставлять так, щоб усі отвори збігалися з каналами й кріпленням. Затягування виконують із моментом та в послідовності, передбаченими для двигуна. Після складання перевіряють, чи вільно рухається поршень. Перші запуски та обкатку проводять за вимогами до двигуна й ЦПГ, контролюючи появу сторонніх звуків і ознак перегрівання.
