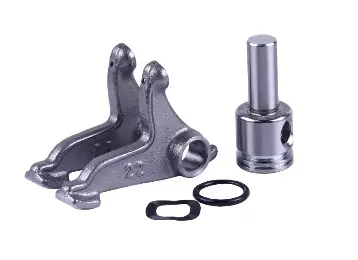

Коромисло клапана з віссю CG250 AMG

Коромисло клапана CG250 AMG з віссю

Коромисло клапана CG250 AMG — деталь газорозподільного механізму. Коромисло передає зусилля в приводі клапана, а вісь слугує опорою для його коливального руху. Стан цього з'єднання впливає на точність передавання руху та стабільність клапанного зазору. Під час ремонту оцінюють не лише саме коромисло, а й сполучені поверхні: заміна однієї зношеної деталі не завжди усуває причину шуму та збільшеного люфту.

Коромисло з віссю використовують для відновлення клапанного механізму після виявлення зносу або пошкоджень. Приводом для огляду можуть стати стукіт у головці циліндра, повторна зміна зазору після регулювання та помітний люфт з'єднання. Ці ознаки самі по собі не визначають несправну деталь: подібні прояви можливі й за інших неполадок. Рішення про заміну ухвалюють після перевірки стану поверхонь і зіставлення результатів вимірювань із вимогами посібника з ремонту двигуна.

Що звірити під час підбору:

• посадковий діаметр і довжину осі порівняно зі знятою деталлю
• форму коромисла, розташування отворів і контактних поверхонь
• спосіб фіксації осі та відповідність сполученим деталям клапанного механізму

Заміна коромисла потрібна в разі зношення контактних поверхонь, пошкоджень і збільшеного люфту на осі, якщо вони виходять за допустимі межі. Знос зі збільшенням зазору може зменшувати підйом клапана та тривалість його відкриття, супроводжуватися стукотом і погіршенням роботи двигуна. Під час огляду перевіряють наявність задирів, тріщин і слідів нерівномірного контакту. Самого збігу позначення двигуна або зовнішньої схожості деталей недостатньо для підбору: необхідно звірити розміри, геометрію та посадкові місця. Неправильний підбір може призвести до заїдання, перекосу та прискореного зношення сполучених поверхонь.

Коромисло з віссю встановлюють під час ремонту клапанного механізму в порядку, передбаченому посібником конкретного двигуна. Перед розбиранням двигун має охолонути; зону ремонту очищують, щоб забруднення не потрапили всередину. Положення знятих деталей зберігають для правильного складання. Перед встановленням вісь і посадкові поверхні очищують від старого мастила та продуктів зносу, перевіряють їхній стан, потім змащують відповідно до посібника. Деталі мають займати передбачене положення без примусового припасування. Кріплення затягують із встановленим для двигуна моментом. Після монтажу перевіряють і за потреби регулюють тепловий зазор клапана — від нього залежить коректна робота механізму.

Якщо пошкодження виникли після перегріву або недостатнього змащування, одночасно із заміною деталей необхідно встановити й усунути причину несправності. Інакше нові поверхні можуть швидко зноситися. До запуску перевіряють правильність складання та вільний рух механізму способом, зазначеним у посібнику з ремонту. Після запуску контролюють сторонні звуки та роботу двигуна; у разі появи виразного стукоту двигун зупиняють для повторної перевірки. Обсяг ремонту й потребу в додаткових деталях визначають за результатами огляду, а склад постачання коромисла з віссю уточнюють окремо.
