Ніжка кікстартера Viper F5 KOMATCU

Ніжка для запуску двигуна ногою

Ніжка кікстартера Viper F5 KOMATCU передає зусилля ноги на вал пускового механізму, щоб прокрутити двигун під час запуску. Це зовнішній важіль, на який натискає водій. Щільність його посадки має значення для роботи кікстартера: коли з’єднання розхитане або проковзує, частина руху втрачається й виконати повний пусковий хід стає складніше.

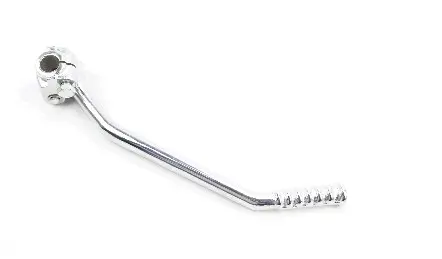

Важіль вигнутий, зі сріблястою поверхнею та рифленою ділянкою для ноги на кінці. З іншого боку розташована посадкова головка з отвором під вал. Рифлення допомагає втримати підошву під час натискання. Від вигину залежить, де буде упор відносно двигуна та підніжки, тому під час підбору потрібно порівнювати форму всієї ніжки, а не лише її кріплення.

Ознаки зношення

Ніжку варто оглянути, якщо вона хитається на валу, провертається без передачі зусилля або змінила форму після удару. Тріщини біля головки та помітна деформація — причини заміни. Стертий рельєф упора гірше тримає взуття, особливо коли поверхня забруднена. Зігнутий важіль може зачіпати кришку двигуна чи підніжку й не давати завершити натискання.

Якщо кріплення доводиться часто підтягувати, перевірте саме з’єднання: затягування не відновлює зношену посадку. Водночас несправність внутрішнього механізму не завжди пов’язана з ніжкою. Коли важіль міцно тримається, але двигун не прокручується або ніжка не повертається після натискання, потрібна перевірка причини. Нова ніжка не усуне пошкодження вала чи внутрішніх деталей кікстартера.

Як підібрати

• Порівняйте діаметр і профіль посадкового отвору. Для шліцьового з’єднання звірте також форму та розташування шліців.
• Перевірте спосіб фіксації, місце кріплення та глибину встановлення на вал: головка має сідати рівно.
• Зіставте довжину, вигин важеля, винесення упора для ноги та початкове положення ніжки.
• Переконайтеся, що вздовж усієї траєкторії руху є місце й важіль не впиратиметься у двигун, раму або підніжку.

Найкращий орієнтир для порівняння — знята деталь разом із посадкою на двигуні. Завеликий отвір призводить до люфту та подальшого зношення з’єднання. Спроба насадити невідповідну головку силою може пошкодити вал. Навіть коли посадка збігається, інша форма важеля здатна обмежити хід або розмістити упор незручно для ноги.

Заміна та контроль

Встановіть техніку стійко, вимкніть запалювання та дайте двигуну охолонути. Позначте положення старого важеля на валу, щоб мати орієнтир під час складання. Звільніть кріплення, зніміть ніжку й очистьте посадкове місце. Огляньте вал і кріпильні деталі: пошкоджене кріплення замініть. Також перевірте ділянку виходу вала з двигуна; сліди мастила біля ущільнення потребують окремої уваги.

Посадіть нову ніжку в належне положення без забивання та перекосу. Затягніть кріплення з моментом, передбаченим керівництвом техніки, і перевірте відсутність хитання головки. До запуску плавно перевірте рух важеля, вільний простір навколо нього та повернення після ходу. Після перших запусків ще раз огляньте з’єднання. Якщо з’явився люфт, перевірте посадку й стан вала, а не лише силу затягування.
