Важіль кікстартера AMG 4T CB/CG 150/200 (ZUBR)

Важіль кікстартера AMG для 4T CB/CG 150/200 (ZUBR)

Важіль призначений для ножного запуску чотиритактних мотоциклів сімейства CB і CG з позначенням 150/200, зокрема відповідних виконань ZUBR. Він передає зусилля ноги на вал механізму кікстартера та дає змогу прокручувати двигун під час запуску. Деталь підходить для ремонту мотоцикла, на якому штатний важіль зігнутий, має люфт у посадковому з’єднанні, пошкоджений біля шарніра або більше не забезпечує зручного натискання.

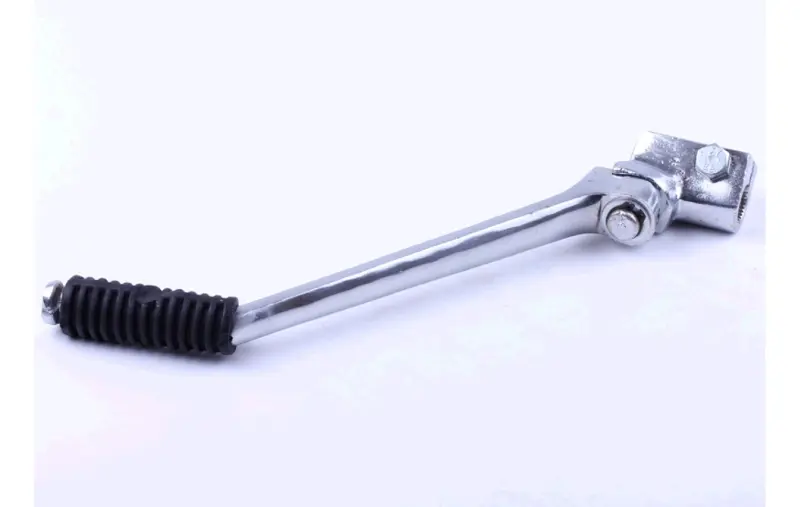

Конструкція складається з подовженого важеля сріблястого кольору, складаної натискної частини з чорною ребристою накладкою та затискного кріплення з болтом. Шарнір дає змогу відвести майданчик після запуску, щоб він займав менше місця біля двигуна. Поздовжні ребра накладки покращують контакт із взуттям під час натискання. Затискна частина встановлюється на вал кікстартера та фіксується кріпильним болтом.

Що перевірити під час підбору

• Тип двигуна та сімейство мотоцикла. Важіль розрахований на чотиритактні CB/CG 150/200 і сумісні виконання ZUBR. Самого збігу робочого об’єму недостатньо: у різних модифікацій можуть відрізнятися посадка та розташування деталей біля двигуна.
• Посадкове з’єднання. Порівняйте його форму й розмір із демонтованим важелем, а також перевірте розташування прорізу та кріпильного болта. З’єднання має сідати на вал без перекосу й надмірного вільного ходу.
• Довжина, вигин і винос. Зіставте загальну геометрію зі старою деталлю. У робочому положенні майданчик має бути доступним для ноги, а важіль — проходити повз кришку двигуна, раму, підніжку та інші розташовані поруч частини.
• Положення складаного шарніра. Перевірте напрямок складання та простір, потрібний для повного переміщення натискного майданчика. Він не повинен впиратися в сусідні деталі ані в розкладеному, ані у відведеному положенні.

Встановлення та початкова перевірка

Перед монтажем очистьте посадкову частину вала та огляньте її на наявність зношення або пошкоджень. Новий важіль не усуває дефекти самого вала: якщо з’єднання помітно зношене, надійно зафіксувати деталь лише затягуванням болта не вдасться. Установіть важіль під таким самим робочим кутом, який використовувався на справній штатній деталі, та переконайтеся, що затискна частина зайшла на посадку рівно.

Після фіксації кілька разів розкладіть і складіть натискний майданчик, контролюючи хід шарніра. Потім повільно перемістіть важіль за передбачуваною траєкторією натискання. На всьому шляху має залишатися проміжок до корпусу двигуна, рами й органів керування. Кріплення не повинно прокручуватися на валу, а майданчик — мимовільно змінювати положення під час натискання.

Після перших запусків повторно перевірте щільність кріплення та положення важеля. Якщо з’явився люфт, деталь змістилася або почала торкатися сусідніх частин, експлуатацію слід припинити й перевірити посадку, стан вала та затягування кріплення. Такий контроль допомагає вчасно виявити неправильний кут установлення або невідповідність з’єднання.

Коли потрібна заміна

Підставою для заміни є деформація важеля, пошкодження складаного шарніра, ненадійна фіксація на валу, тріщини, виражений люфт або незручна траєкторія натискання після пошкодження штатної деталі. Для точного вибору зіставляйте не лише позначення CB, CG, 150/200 і ZUBR, а й фактичну форму старого важеля, його посадку, довжину, вигин, робочий кут та вільний простір біля двигуна.
