Амортизатор KOMATCU GY6, DIO ZX, LEAD 250 мм, стандартний

Амортизатор KOMATCU 250 мм

Стандартний амортизатор для скутерів із позначеннями GY6, DIO ZX і LEAD. Пружина сприймає навантаження від техніки та водія, а амортизатор гасить коливання підвіски після нерівностей. Коли він справний, підвіска відпрацьовує стики й вибоїни без тривалого розгойдування. Для заміни потрібно врахувати геометрію знятої деталі та розміри кріплень конкретного скутера.

Будова та ознаки зношення

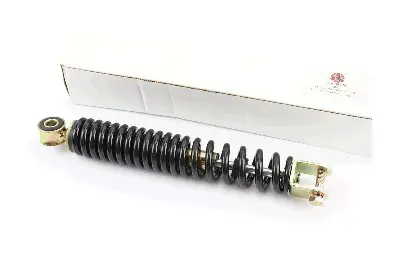

Корпус охоплює чорна гвинтова пружина. Один кінець має вушко, другий — вилку для кріплення. Їхня форма визначає спосіб приєднання до підвіски, а посадочні розміри мають відповідати штатній деталі. Виконання «стандартний» зберігає назву цього варіанта амортизатора; довжину та кріплення під час добору перевіряють окремо.

Амортизатор варто перевірити, якщо скутер продовжує гойдатися після проїзду нерівності, підвіску часто пробиває або вона помітно просіла зі звичним навантаженням. Патьоки на корпусі, пошкоджена пружина чи люфт у вушку також можуть бути причиною заміни. Стукіт іноді спричиняють зношені втулки або послаблені болти, тому спочатку перевіряють кріплення та визначають джерело звуку.

Як перевірити відповідність

Знятий амортизатор зручно використовувати як зразок. Порівнюйте деталі в однаковому стані, без навантаження, та вимірюйте між тими самими точками. Для розміру 250 мм потрібно узгодити спосіб вимірювання: загальна довжина й відстань між центрами кріплень — різні величини. Самого збігу числового значення для правильного добору недостатньо.

• Зіставте розташування вушка та вилки зі штатними кріпленнями скутера.
• Перевірте діаметри отворів під болти, ширину вушка та внутрішню відстань між щоками вилки.
• Порівняйте втулки, розпірні вставки й довжину посадочних ділянок кріплення.
• Переконайтеся, що для корпусу та пружини є місце й вони не зачіпатимуть сусідні деталі під час руху підвіски.

Помилка з довжиною змінює положення підвіски та доступний хід. Кріплення невідповідної ширини не слід підганяти стисканням вилки або випадковими шайбами: перекіс навантажує болти й втулки. Якщо пружина торкається сусідньої деталі, підвіска рухається з перешкодою, а поверхні в місці контакту пошкоджуються.

Заміна та контроль

Перед зняттям скутер надійно фіксують, а підвіску підпирають, щоб розвантажити болти амортизатора. Деталь виймають у зборі, не розбираючи пружинний блок. Під час заміни оглядають кріпильні болти, втулки, розпірні вставки та посадочні місця. Деталі з люфтом, деформацією або пошкодженнями замінюють: новий амортизатор не усуне стукіт, якщо причина залишиться в його кріпленнях.

Під час складання відновлюють правильне розташування втулок і вставок. Отвори суміщають так, щоб болти проходили без примусового стягування деталей. Остаточне затягування виконують у положенні підвіски та з моментом, указаними в настанові до скутера. Далі перевіряють свободу руху підвіски, відсутність люфту й контакту з сусідніми деталями. Після короткої пробної поїздки на малій швидкості кріплення оглядають повторно.
