Кнопковий вимикач бензогенератора 10 А, 0,8 кВт WENTOR

Кнопковий вимикач WENTOR призначений для бензогенератора потужністю 0,8 кВт. Його встановлюють замість вимикача на панелі, звіряючи призначення у схемі генератора, номінальний струм і підключення проводів. Маркування 10A означає струм 10 А. Однакова потужність двох генераторів ще не робить їхні вимикачі взаємозамінними: конструкція панелі, проводка та встановлений захист можуть відрізнятися.

Будова та маркування

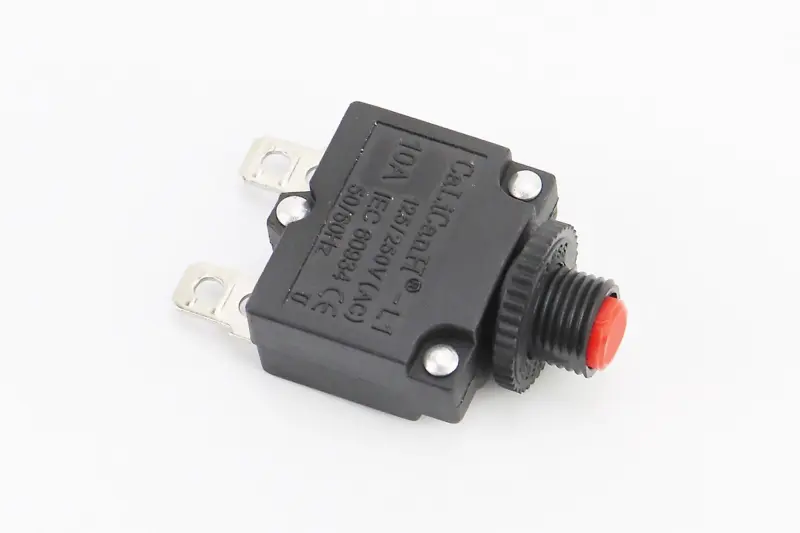

Деталь має чорний корпус, червону кнопку й різьбову горловину з рифленою кріпильною гайкою. Кнопка розташовується з лицьового боку панелі, а корпус і плоскі контактні виводи — за нею. Під час підбору враховуйте місце для під'єднаних наконечників: вони не повинні торкатися сусідніх деталей, а проводи — залишатися натягнутими після складання.

На корпус нанесені позначення 10A, 125/250V(AC), IEC 60934 і 50/60Hz. Літери AC означають змінний струм, напис 50/60Hz — частоту 50/60 Гц. IEC 60934 наведено як позначення стандарту на виробі. Зіставте ці написи з маркуванням знятого вимикача та схемою генератора. Напруга, зазначена на корпусі вимикача, не визначає напругу виходу генератора, до якого його підключено.

Причини заміни

Вимикач потребує перевірки, якщо кнопка заїдає, горловина тріснула, кріплення ослабло або біля контактів з'явилися потемніння та сліди перегрівання. Перебої живлення можуть виникати й через ослаблений наконечник, тому варто оглянути місця підключення. Заміна справного вимикача не усуне поганий контакт у проводці.

Якщо встановлений захисний апарат часто відключає навантаження, перевірте потужність під'єднаних споживачів і стан їхніх проводів. Не варто багаторазово вмикати його, залишаючи причину відключення без уваги. Пошкоджений корпус або ненадійне кріплення також є підставою для заміни: деталь має міцно триматися в панелі під час натискання кнопки.

Як підібрати вимикач

Звірте номінальний струм, позначення напруги та роду струму, функцію кнопки, кількість і розташування виводів. Перевірте ширину контактних пелюсток, розмір отвору в панелі, діаметр і довжину різьбової частини. Врахуйте товщину панелі та відстань до деталей за нею. Наконечник проводу має відповідати виводу за розміром і щільно триматися на ньому. Самого збігу форми корпусу та кольору кнопки недостатньо.

Встановлення захисного вимикача з більшим номінальним струмом заради усунення відключень змінює умови захисту проводки й обладнання. Невідповідна горловина не дасть надійно закріпити корпус, а нещільне з'єднання на виводі може спричинити місцеве нагрівання.

Порядок встановлення

Зупиніть генератор, від'єднайте споживачів і унеможливте випадковий запуск. Якщо є акумулятор, знеструмте обладнання відповідно до його інструкції. Позначте розташування проводів до розбирання. Знімайте наконечники, тримаючись за їхню металеву частину, а не тягнучи за провід. Після цього звільніть кріплення та вийміть вимикач із панелі.

Огляньте ізоляцію, обтиск наконечників і краї монтажного отвору. Підгорілі або розхитані наконечники слід замінити разом із вимикачем, щоб не залишити джерело поганого контакту. Встановіть корпус рівно, затягніть кріплення без надмірного зусилля та приєднайте проводи за схемою. Переконайтеся, що кнопка рухається вільно, а проводка не затиснута. Роботу після складання перевіряють способом, передбаченим виробником генератора; з'єднувати виводи перемичкою для перевірки не можна.
