Прокладка лівої кришки двигуна PR250 ST

Прокладка лівої кришки двигуна PR250 ST ущільнює з’єднання кришки з корпусом двигуна. Її вкладають між прилеглими площинами, щоб після затягування кріплення масло не просочувалося крізь стик. Вона потрібна для відновлення герметичності з’єднання, а також під час складання після зняття кришки, якщо попередня прокладка порвалася або вже не придатна до встановлення.

Будова ущільнення

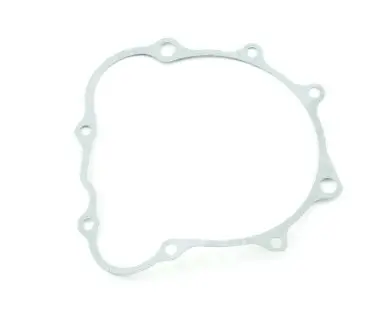

Деталь має замкнений фігурний контур, великий центральний отвір і виступи з отворами для кріплення по краях. Ущільнення проходить уздовж прилеглої поверхні кришки та залишає відкритою її внутрішню порожнину. Для правильного прилягання потрібен збіг усього контуру: близькі зовнішні обриси чи кілька суміщених отворів самі по собі не підтверджують правильність підбору.

Ознаки пошкодження

Свіжі сліди масла вздовж шва, волога крайка та налиплий на неї масляний бруд — привід перевірити герметичність. Спершу очистіть цю ділянку й простежте, звідки з’являється масло: воно може потрапляти на стик з іншого місця вище. Якщо протікає саме з’єднання кришки, огляньте прокладку. Розриви, заломи, розшарування та нерівномірно стиснуті ділянки заважають їй щільно прилягати.

Після тривалої роботи прокладка може прилипнути до обох площин і розірватися під час розбирання. Повертати на місце окремі шматки не варто: між ними залишаються ділянки, через які просочуватиметься масло. Водночас заміна ущільнення не усуває тріщин, глибоких подряпин чи викривлення кришки. Такі пошкодження потрібно виявити до складання, інакше теча може зберегтися.

Як перевірити відповідність

Порівняйте нову прокладку зі знятою та з площиною кришки, до якої вона прилягає. Звірте розміщення й діаметр кріпильних отворів, форму виступів, вигини зовнішнього краю та центральний отвір. Обов’язково врахуйте бік установлення: ущільнення різних кришок одного двигуна можуть суттєво відрізнятися. Якщо стара прокладка розтягнута або збереглася лише частково, додатково перевіряйте форму безпосередньо за кришкою.

Отвори мають суміщатися з кріпленням і передбаченими конструкцією напрямними без натягування та підрізання. Потрібну товщину звіряють із документацією двигуна або зі зразком, враховуючи його стискання під час роботи. Помилка в контурі залишає частину стику неущільненою. Якщо ж стягувати болтами кришку, яка стала з перекосом, можна пошкодити її або різьбу.

На що зважати під час заміни

Розбирайте з’єднання на охололому двигуні. Знявши кришку, обережно приберіть залишки старої прокладки з обох площин. Не допускайте подряпин і потрапляння частинок усередину двигуна. Перевірте крайки, напрямні та різьбові отвори. Якщо поруч відкрився доступ до інших ущільнень, огляньте їх і замініть пошкоджені за потреби.

Покладіть прокладку рівно, без загинів, і простежте, щоб під час установлення кришки вона залишилася на місці. Спочатку наживіть кріплення, потім затягуйте його рівномірно, дотримуючись послідовності та моменту з інструкції до двигуна. Герметик використовуйте лише на ділянках, де його передбачає процедура ремонту. Після складання перевірте стик на свіжі сліди масла. Якщо вони з’явилися, шукайте причину порушення герметичності: надмірне затягування болтів може лише додати пошкоджень.
