Сектор кікстартера (півмісяць) 2T TB50, Suzuki RUN, L-71mm, ST

Заводний сектор, або півмісяць, призначений для механізму кікстартера TB50 та Suzuki RUN із двотактним двигуном. Позначення 2T означає двотактний двигун; позначення деталі — L-71mm і ST. Під час натискання на ножний важіль вал повертає зубчастий сектор. Його зубці передають зусилля на шестерню механізму запуску, щоб прокрутити двигун.

Будова та ознаки зношення

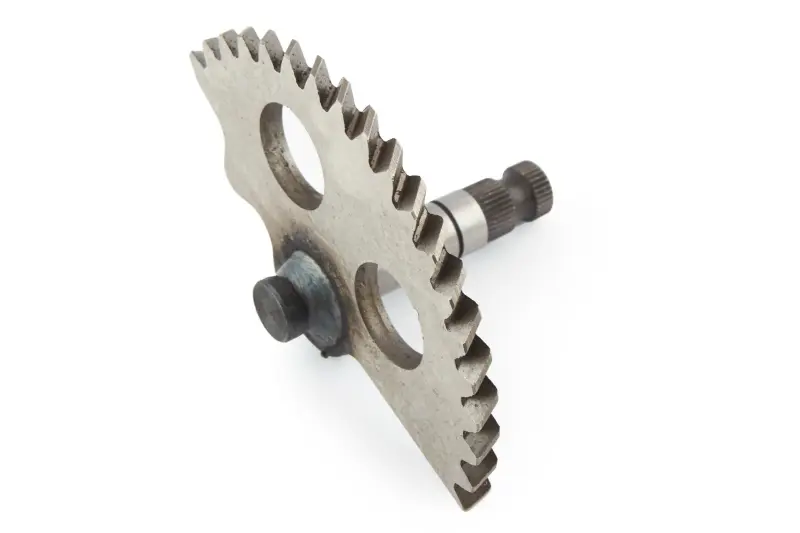

Півмісяць має зубці вздовж дуги та вал зі шліцами на виступному кінці. У пласкій частині сектора є два наскрізні отвори. Для правильної роботи важливе взаємне розташування вала й зубчастої частини: сектор повинен входити в зачеплення з відповідною шестернею, а зовнішній важіль — правильно сідати на шліци.

Сектор варто оглянути, якщо кікстартер прослизає, рухається ривками, хрустить або важіль проходить частину ходу без прокручування двигуна. На зубцях шукають відколи та заокруглені краї, на валу перевіряють шліци й ділянки, що працюють в опорах. Зламані зубці, тріщини або викривлення вала є підставою для заміни. Спроби подолати прослизання різкими ударами ногою лише збільшують навантаження на пошкоджене зачеплення.

Причина несправності не завжди обмежується півмісяцем. Подібні симптоми дають зношена шестерня та розбиті опори вала. Якщо важіль не повертається, окремо перевіряють поворотну пружину й те, чи вільно обертається механізм. Новий сектор не усуне перекіс через зношене посадкове місце, тому суміжні деталі оглядають під час тієї самої розбірки.

Як підібрати заміну

Порівняйте зі знятою деталлю довжину вала, діаметри та розташування посадкових ділянок, шліци для важеля й положення півмісяця на валу. Позначення L-71mm допомагає розрізнити виконання, проте вимірювати обидві деталі потрібно між однаковими крайніми точками. Додатково звірте товщину й форму сектора, кількість і профіль зубців, упори та місця фіксації. Самого збігу обрисів для підбору недостатньо.

Невідповідна довжина вала може завадити правильній посадці та закріпленню важеля. Інша геометрія зубчастої частини спричиняє неповне зачеплення, заїдання або прослизання. Якщо деталь не стає на місце, не намагайтеся виправити це сточуванням зубців чи силовим затягуванням кріплень: спочатку перевірте, які саме розміри або посадки не збігаються.

На що зважати під час монтажу

Доступ до кікстартера відкривають у послідовності, передбаченій для конкретного двигуна. Перш ніж виймати сектор, зафіксуйте розташування пружини, упорів, шайб і стопорних деталей. Пружину звільняйте поступово, утримуючи її від різкого розпрямлення. З посадкових місць приберіть старе мастило та частинки зношення, перевірте шестерню в зачепленні, опори вала й кріплення ножного важеля.

Під час складання збережіть штатний порядок шайб і фіксаторів. Пружину встановлюють із зачепленням і попереднім натягом за інструкцією двигуна; мастило наносять лише там, де це передбачено. Після складання з вимкненим запалюванням повільно перевірте хід важеля та його повернення. Механізм має рухатися без заклинювання. Надмірний люфт, тертя об сусідні деталі або неповне повернення потрібно усунути до пробного запуску.
