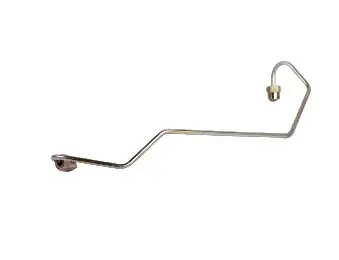

Трубка паливна високого тиску для дизельного двигуна 192D

Трубка паливна високого тиску для дизельного двигуна 192D

Сталева магістраль, якою солярка подається від паливного насоса високого тиску до форсунки одноциліндрового дизеля 192D. Саме на цій ділянці системи живлення паливо стиснене до сотень атмосфер, тому шланг тут не застосовують: ставлять лише жорстку сталеву трубку із заданою геометрією згинів і конусними наконечниками під накидні гайки.

Конструкція деталі

Трубку виготовлено зі сталі з малим внутрішнім діаметром і зігнуто за штатною траєкторією між штуцером насоса та штуцером форсунки. На обох кінцях сформовані конуси: ущільнення відбувається металом по металу під час затягування накидних гайок, жодних прокладок чи кілець у цьому з’єднанні не передбачено. Заводські згини обходять головку циліндра та клапанну кришку, компенсують вібрацію мотора й дають змогу завести обидві гайки в різьблення без перекосу та натягу.

Для якої техніки

Деталь призначена для дизельних двигунів серії 192D з повітряним охолодженням — одноциліндрових чотиритактних моторів робочим об’ємом близько 500 см³ і потужністю приблизно 12 к. с. Такі силові агрегати встановлюють на важкі дизельні мотоблоки та мінітрактори Кентавр, Зубр, Форте, Гроссер, Скаут, Фермер, Штенлі, Xingtai і подібні машини, а також на дизельні генераторні установки з тим самим двигуном. Для моторів інших серій — 168F, 178F, 186F, 190N, 195N — трубка відрізняється довжиною та малюнком згинів, тому серію двигуна визначають до замовлення.

Як підібрати

• Уточніть серію мотора: трубка розрахована на посадкові місця 192D.
• Зніміть стару деталь і покладіть поруч — відстань між кінцями, кількість і напрямок згинів мають збігатися.
• Порівняйте накидні гайки: розмір під ключ і різьблення повинні підходити до штуцерів вашого насоса та форсунки.
• Огляньте конуси старої трубки: розбитий або зім’ятий конус спричиняє підтікання, і відновлювати таку деталь не варто.

Коли трубку міняють

Основний привід — підтікання палива біля гайки на насосі або на форсунці, вологий слід солярки вздовж трубки, запах пального після запуску мотора. Друга причина — тріщина від вібрації: вона найчастіше з’являється біля основи конуса й проявляється втратою тиску, важким пуском і провалами під навантаженням. Замінити трубку доречно й після ремонту паливної апаратури: багаторазові перетягування зминають конус, і стара деталь перестає тримати ущільнення навіть на справному насосі.

Встановлення

Трубку ставлять на чисті штуцери, попередньо продувши її та переконавшись, що всередині немає стружки й бруду. Обидві накидні гайки спершу наживляють від руки, потім по черзі протягують ключем, без перекосу, і лише після цього прокачують систему: послаблюють гайку на форсунці, прокручують двигун до появи палива без бульбашок повітря та затягують з’єднання. Перетягування так само небезпечне, як і недотягування — надмірне зусилля зминає конус і провокує течу.

Таку трубку розумно тримати в запасі, якщо техніка працює в полі або на виїзді: за пошкодження магістралі високого тиску дизель просто перестає запускатися, а заміна деталі забирає лічені хвилини й не потребує розбирання двигуна.
