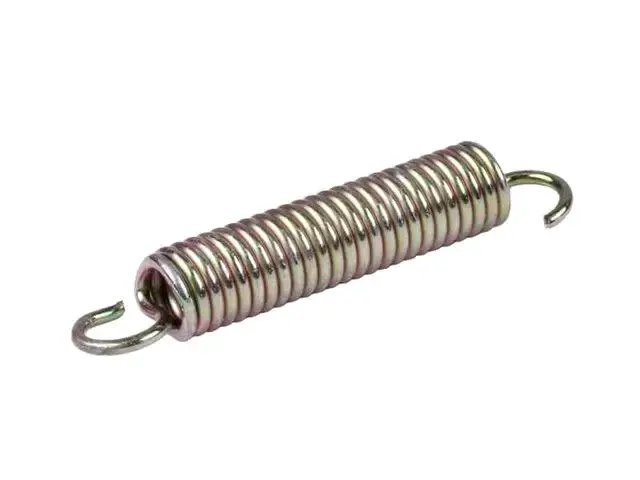

Пружина педалі гальма для мінітрактора Jinma 200/204/240/244, тип 2

Пружина педалі гальма Jinma 200/204/240/244 (тип 2)

Зворотна пружина розтягу для гальмівного приводу мінітракторів Jinma серій 200, 204, 240 та 244. Вона стоїть у приводі педалі й відповідає за те, щоб після кожного натискання педаль упевнено підіймалася вгору, а тяга та важелі поверталися у вихідне положення. Деталь витратна: з часом метал втрачає пружність, тому пружину міняють окремо, не розбираючи барабани та колодки.

Навіщо приводу зворотна пружина

Гальмівний привід мінітрактора працює за простою схемою: натиснув — спрацювало, відпустив — повернулося. Зусилля ноги йде через педаль і тягу на гальмівний механізм, а зворотний хід забезпечує саме пружина. Коли вона розтягнута або луснула, педаль зависає у проміжному положенні, колодки лишаються притиснутими, гальма гріються й підгальмовують на ходу, швидше стираються накладки та барабан, техніка гірше котиться і помітно втрачає тягу. Друге завдання пружини — вибирати люфт у шарнірах приводу, щоб педаль не бовталася, а хід був передбачуваним.

Конструкція

Пружина кручена, працює на розтяг, витки навиті щільно по всій довжині, на обох кінцях — відкриті гачки-зачепи. Таке виконання дає змогу накинути деталь на кронштейн рами та на вушко важеля без розбирання педального механізму: достатньо відтягнути виток монтажкою. Поверхня має жовто-цинкове покриття. Під рамою трактора пружина постійно перебуває в зоні бруду, води та пилу, і захисний шар стримує корозію, яка найшвидше з'їдає тонкий дріт у місцях переходу витка в зачіп.

Ознаки, що пружину час міняти

• педаль гальма повертається мляво або лишається внизу;
• пружина у вільному стані помітно довша за нову, витки розійшлися;
• зламаний чи розігнутий гачок, видно тріщину біля переходу витка в зачіп;
• на витках осередки іржі, наліт і раковини;
• гальма підклинюють, барабан гріється під час спокійної їзди.

Як підібрати заміну

У тракторів Jinma цього сімейства трапляється кілька виконань зворотної пружини, тому орієнтуйтеся на зняту деталь. Перед покупкою виміряйте довжину пружини у вільному стані разом із гачками, зовнішній діаметр витка й товщину дроту, а також подивіться, як розвернуті зачепи один відносно одного — в одній площині чи під кутом. Ця позиція йде у виконанні «тип 2»: якщо на машині стояв інший варіант, звірте перелічені розміри до встановлення. Коли стару пружину загублено, зніміть розміри за посадковими місцями: відстань між кронштейном і вушком важеля при відпущеній та натиснутій педалі задає і робочу довжину, і запас розтягу.

Переваги

• Відкриті гачки на обох кінцях — пружина встановлюється та знімається просто на машині, без розбирання педалі й тяг.
• Жовто-цинкове покриття захищає дріт від вологи та бруду під рамою, тому деталь довше тримає пружність і не іржавіє по зачепах.
• Щільна навивка витків дає рівний зворотний хід педалі без провалів і ривка наприкінці ходу.

Встановлення

Роботу виконують на заглушеному тракторі, що стоїть на рівному майданчику. Стару пружину знімають гачком або монтажкою, зачепи та посадкові отвори очищають від бруду й іржі. Нову спершу заводять на нерухомий кронштейн, а потім натягують на вушко важеля педалі. Після встановлення педаль кілька разів продавлюють рукою: вона має вільно йти вниз і без затримки повертатися до упору. Далі перевіряють вільний хід педалі та за потреби регулюють тяги — пружина лише повертає привід, а зазор у гальмівних механізмах задається регулюванням.
