Гумова муфта кардана в зборі для МТ Дніпро

Гумова муфта кардана в зборі для МТ Дніпро

Муфта призначена для карданної передачі мотоциклів сімейства МТ Дніпро. Вона встановлюється між дисками привода та передає крутний момент від коробки передач до карданного вала. Пружна гумова частина сприймає навантаження через пальці спряжених дисків, деформується під зусиллям і повертається до початкового положення після його зменшення. Завдяки цьому з’єднання пом’якшує різкі зміни навантаження та зменшує передавання ударів і вібрацій між деталями трансмісії.

Призначення та конструкція

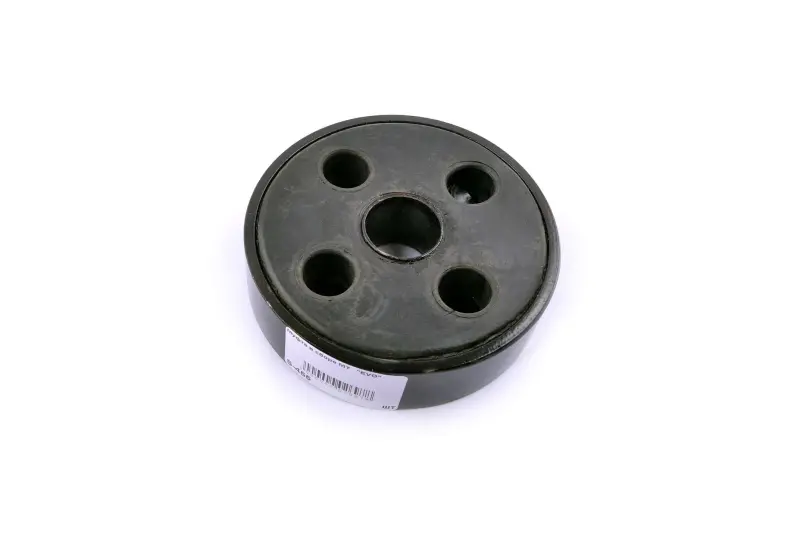

Це виконання в зборі, а не окрема гола гумова деталь. Муфта має круглу форму, центральний отвір і чотири розташовані по колу отвори для пальців ведучого та веденого дисків. Зовнішня обойма утримує гумову частину по периметру, а центральна втулка утворює посадкову зону посередині деталі. Таке компонування відповідає будові пружної муфти карданного привода МТ Дніпро.

Під час руху муфта постійно сприймає змінне навантаження: за передавання значного зусилля гума зміщується біля пальців, а потім відновлює форму. На строк її служби впливають стан пальців, якість їхньої поверхні та правильно виставлений проміжок між дисками. Виробіток, задирки або гострі крайки на спряжених деталях здатні пошкоджувати нову гуму, тому заміну варто поєднати з оглядом усього з’єднання.

Як перевірити відповідність

Назва МТ Дніпро визначає сімейство техніки, проте перед придбанням необхідно врахувати конкретну модифікацію мотоцикла та раніше встановлене виконання карданного привода. Для точного добору порівняйте демонтовану муфту і спряжені деталі за такими ознаками:

• виконання: потрібна саме муфта в зборі чи лише окрема гумова частина;
• геометрія: зовнішній діаметр, товщина та форма бічної поверхні мають відповідати місцю встановлення;
• посадка: перевірте діаметр центрального отвору та конструкцію центральної втулки;
• розташування отворів: порівняйте їхній діаметр, міжосьову відстань і збіг із чотирма пальцями дисків;
• зовнішня обойма: її форма й положення мають відповідати конструкції знятої деталі та вільному простору біля рами й коробки передач.

Орієнтуватися лише на загальну назву мотоцикла недостатньо: на техніці різних років і після попередніх ремонтів можуть використовуватися відмінні деталі. Якщо стара муфта зруйнована та виміряти її складно, параметри знімають із дисків і пальців, а виконання карданної передачі уточнюють за моделлю мотоцикла.

Заміна та перевірка після встановлення

Підставою для заміни є тріщини, надриви й розшарування гуми, стійка деформація, збільшені отвори під пальці, пошкодження центральної зони або зовнішньої обойми. Перед монтажем очищають місце з’єднання та перевіряють пальці обох дисків. Їхні кінці мають бути заокругленими, а поверхні — рівними, без задирок і вираженого виробітку. Пошкоджені пальці не можна залишати без уваги: вони створюють локальне навантаження та прискорюють руйнування нової муфти.

• Муфту встановлюють без перекосу, суміщаючи чотири отвори з пальцями спряжених дисків.
• Проміжок між дисками та пружною частиною регулюють положенням стопорного кільця в канавках карданного вала.
• Після складання перевіряють вільне обертання привода, положення обойми та відсутність контакту із сусідніми деталями.
• Після першого контрольного пробігу з’єднання оглядають повторно, звертаючи увагу на посадку гуми та рівномірність роботи привода.

Деталь підходить для ремонту штатної карданної передачі МТ Дніпро, коли потрібно відновити пружне з’єднання між виходом коробки передач і карданним валом. Точне зіставлення розмірів, отворів та виконання зі знятою муфтою допомагає встановити деталь без перероблення спряжених компонентів і запобігти передчасному пошкодженню гуми.
