Гідронавісний механізм у зборі Xingtai 120/220 (комплект, тип 2)

Гідронавісний механізм Xingtai 120/220 (комплект, тип 2)

Повний набір тяг триточкової навіски повертає мінітрактору здатність працювати з навісним реманентом: плугом, культиватором, бороною, підгортачем, косаркою чи відвалом. У наборі зібрані всі силові ланки, що з'єднують задню частину трактора з рамою знаряддя і передають на неї зусилля підіймального гідроциліндра.

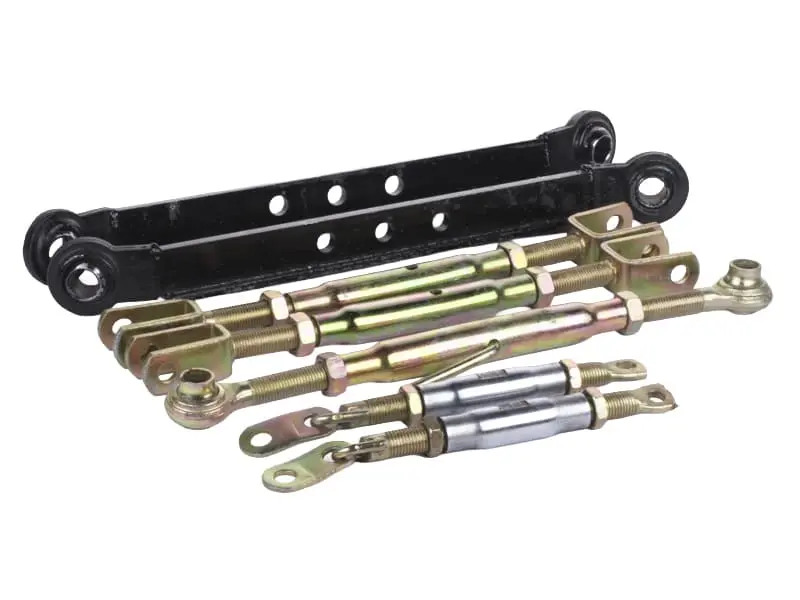

Склад комплекту

• Нижні поздовжні тяги — 2 шт., із шарнірними наконечниками під пальці знаряддя.
• Центральна верхня тяга регульованої довжини — 1 шт.
• Розкоси (вертикальні тяги) з різьбовою стяжною муфтою — 2 шт.
• Обмежувальні ланцюги — 2 шт.

Як розподіляються навантаження

Нижні тяги приймають тягове зусилля і не дають знаряддю зміщуватися вздовж ходу. Центральна тяга задає нахил рами вперед або назад — саме нею виставляють кут атаки корпусів плуга та заглиблення лап культиватора. Розкоси відповідають за висоту лівого і правого боку окремо, тому ними вирівнюють знаряддя по горизонту на нерівному полі. Обмежувальні ланцюги стримують бічний хід навіски, щоб під час перевезення та на поворотах знаряддя не било по колесах і крилах.

Регулювання на місці

Різьбові муфти розкосів і центральної тяги обертаються просто на тракторі: ланка подовжується або вкорочується без розбирання з'єднань, а контргайки фіксують обрану довжину. Ряд отворів у нижніх тягах дає кілька варіантів приєднання, що допомагає підібрати виліт знаряддя та ширину захвату під конкретну роботу. Шарнірні наконечники допускають перекіс ланки, тож навіска спокійно відпрацьовує нерівності рельєфу.

Розміри та виконання

Нижні тяги комплекту мають довжину 590 мм, ширину 55 мм і товщину 13 мм; посадковий діаметр шарнірів — 20 мм. Нижні тяги пофарбовані в чорний колір, регулювальні ланки та вилки виконані з гальванічним покриттям золотистого відтінку. Саме ці параметри визначають, чи стане набір на ваш трактор, тому їх варто звірити зі знятими деталями.

Коли навіску замінюють

Розбиті вушка та люфт у шарнірах призводять до того, що знаряддя «гуляє» за трактором і оре нерівно. Погнута після наїзду на камінь нижня тяга веде плуг убік, а зірвана різьба на муфті розкосу не дає виставити горизонт. Заміна всього набору одразу прибирає накопичений перекіс: нові ланки мають однакову довжину й однаковий стан, і налаштування знаряддя перестає збиватися після кожної зміни реманенту.

Підбір і встановлення

Набір розрахований на мінітрактори Xingtai 120 та Xingtai 220 і на техніку з такою самою схемою задньої навіски. Позначення «тип 2» вказує на варіант виконання комплекту: якщо раніше на тракторі стояв такий самий набір, орієнтуйтеся на його геометрію, а за сумнівів заміряйте відстань між точками кріплення на корпусі трактора та діаметр пальців. Монтаж виконується штатними пальцями зі шплінтами, після складання різьбові з'єднання варто змастити й перевірити затягування контргайок.

Після встановлення навіску налаштовують під кожне знаряддя: спершу розкосами виставляють нижні тяги по висоті, потім центральною тягою ловлять кут нахилу, а наприкінці підтягують обмежувальні ланцюги так, щоб лишався невеликий бічний хід. За такого налаштування плуг іде рівною борозною, культиватор тримає глибину, а сама навіска зношується помітно повільніше.
