Гидронавесной механизм в сборе Xingtai 120/220 (комплект, тип 2)

Гидронавесной механизм Xingtai 120/220 (комплект, тип 2)

Полный набор тяг трёхточечной навески возвращает минитрактору способность работать с навесным инвентарём: плугом, культиватором, бороной, окучником, косилкой или отвалом. В наборе собраны все силовые звенья, которые связывают заднюю часть трактора с рамой орудия и передают на неё усилие подъёмного гидроцилиндра.

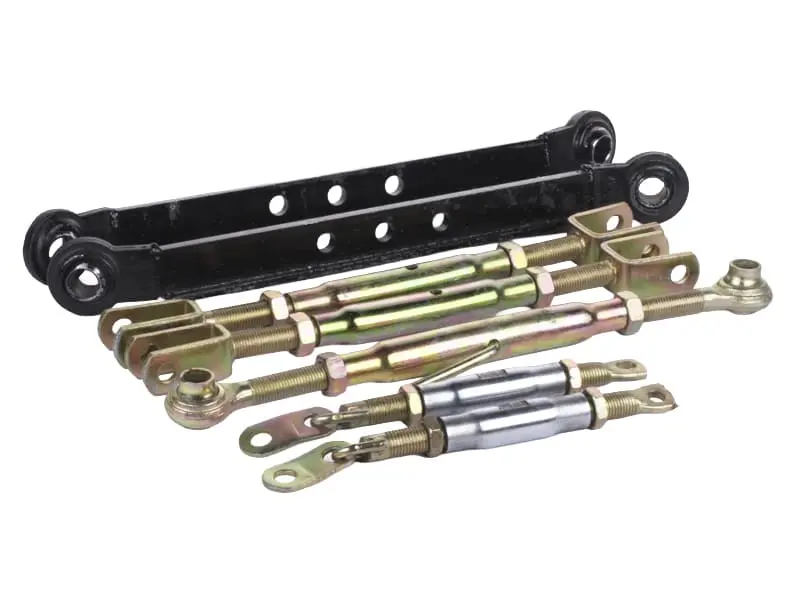

Состав комплекта

• Нижние продольные тяги — 2 шт., с шарнирными наконечниками под пальцы орудия.
• Центральная верхняя тяга регулируемой длины — 1 шт.
• Раскосы (вертикальные тяги) с резьбовой стяжной муфтой — 2 шт.
• Ограничительные цепи — 2 шт.

Как распределяются нагрузки

Нижние тяги принимают на себя тяговое усилие и удерживают орудие от продольного смещения. Центральная тяга задаёт наклон рамы вперёд или назад — именно ею выставляют угол атаки корпусов плуга и заглубление лап культиватора. Раскосы отвечают за высоту левой и правой стороны по отдельности, поэтому ими выравнивают орудие по горизонту на неровном поле. Ограничительные цепи сдерживают боковой ход навески, чтобы при перевозке и в поворотах орудие не било по колёсам и крыльям.

Регулировка по месту

Резьбовые муфты раскосов и центральной тяги вращаются прямо на тракторе: звено удлиняется или укорачивается без разборки соединений, а контргайки фиксируют выбранную длину. Ряд отверстий в нижних тягах даёт несколько вариантов присоединения, что помогает подобрать вылет орудия и ширину захвата под конкретную работу. Шарнирные наконечники допускают перекос звена, поэтому навеска спокойно отрабатывает неровности рельефа.

Размеры и исполнение

Нижние тяги комплекта имеют длину 590 мм, ширину 55 мм и толщину 13 мм; посадочный диаметр шарниров — 20 мм. Нижние тяги окрашены в чёрный цвет, регулировочные звенья и вилки выполнены с гальваническим покрытием золотистого оттенка. Именно эти параметры определяют, встанет ли набор на ваш трактор, поэтому их стоит сверить со снятыми деталями.

Когда навеску меняют

Разбитые проушины и люфт в шарнирах приводят к тому, что орудие «гуляет» за трактором и пашет неровно. Погнутая после наезда на камень нижняя тяга уводит плуг в сторону, а сорванная резьба на муфте раскоса не даёт выставить горизонт. Замена всего набора сразу убирает накопленный перекос: новые звенья имеют одинаковую длину и одинаковое состояние, и настройка орудия перестаёт сбиваться после каждой смены инвентаря.

Подбор и установка

Набор рассчитан на минитракторы Xingtai 120 и Xingtai 220 и на технику с такой же схемой задней навески. Обозначение «тип 2» указывает на вариант исполнения комплекта: если раньше на тракторе стоял такой же набор, ориентируйтесь на его геометрию, а при сомнениях замерьте расстояние между точками крепления на корпусе трактора и диаметр пальцев. Монтаж выполняется штатными пальцами со шплинтами, после сборки резьбовые соединения стоит смазать и проверить затяжку контргаек.

После установки навеску настраивают под каждое орудие: сначала раскосами выставляют нижние тяги по высоте, затем центральной тягой ловят угол наклона, а в конце подтягивают ограничительные цепи так, чтобы оставался небольшой боковой ход. При такой настройке плуг идёт ровной бороздой, культиватор держит глубину, а сама навеска изнашивается заметно медленнее.
