Панель приладів у зборі для генератора 6,5/6,8 кВт 220В/380В

Панель приладів у зборі для генератора 6,5/6,8 кВт

Приладовий щиток зібраний повністю і призначений для бензинових генераторів потужністю 6,5–6,8 кВт із трифазним виходом. Корпус, органи керування, вимірювальний прилад, розетки, автомати та джгут проводки з роз’ємами вже встановлені на своїх місцях, тож зношена панель змінюється одним вузлом — без перепаювання, добору окремих кнопок і підгонки посадочних місць.

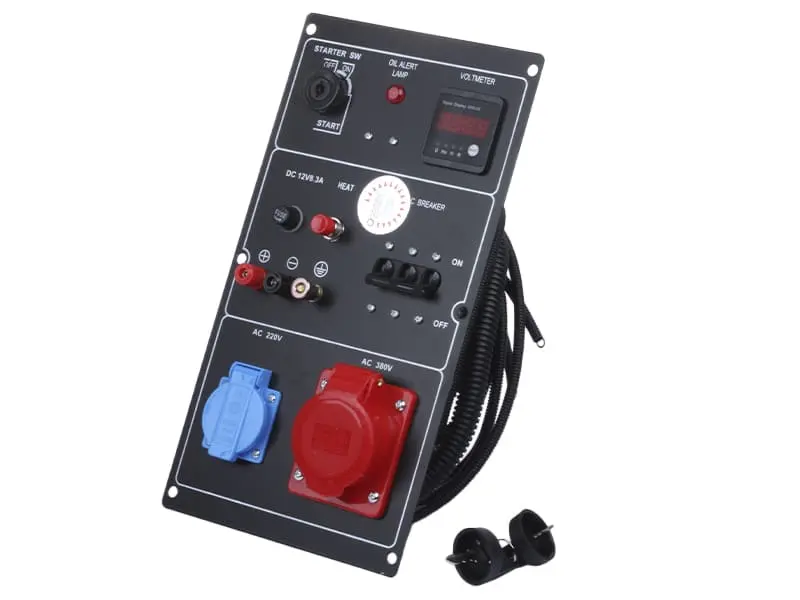

Із чого складається панель

• Замок запуску STARTER SW з положеннями OFF — ON — START під ключ електростартера.
• Сигнальна лампа OIL ALERT LAMP для контролю аварійного датчика оливи.
• Цифровий вольтметр із червоною індикацією вихідної напруги.
• Низьковольтний вихід DC 12V 8.3A з клемами «+», «−» та клемою маси.
• Кнопка з маркуванням HEAT і окрема кнопка захисту низьковольтного виходу.
• Блок AC BREAKER із трьох клавішних автоматів із положеннями ON та OFF.
• Побутова розетка AC 220V і силова трифазна розетка AC 380V.
• Джгут проводки в захисній гофрі зі штекерними роз’ємами.

Що дає щиток у роботі генератора

Через панель проходить усе керування станцією: з неї запускають двигун ключем, подають і знімають напругу автоматами, підключають споживачів і стежать за показами вольтметра. Силова розетка 380 В призначена для трифазного обладнання — насосів, компресорів, деревообробних і металорізальних верстатів. Розетка 220 В бере на себе ручний інструмент, освітлення майданчика, зарядні пристрої та дрібну техніку. Низьковольтний вихід 12 В використовують для підзарядки стартерного акумулятора, а лампа контролю оливи попереджає про проблему раніше, ніж двигун отримає пошкодження.

Коли панель змінюють

Щиток зношується швидше за багато деталей генератора: гнізда розеток підгорають від іскріння під навантаженням, клавіші автоматів перестають фіксуватися, замок запуску розбовтується і не тримає положення START, вольтметр гасне або показує випадкові значення, клеми низьковольтного виходу прокручуються, а ізоляція джгута тріскається від вібрації та нагріву. Поки корпус цілий, окремі елементи інколи вдається відновити, але за оплавленого пластику, розбитих кріпильних отворів чи обвуглених гнізд розеток розумніше поставити панель цілком — зібраний вузол виключає помилки під час повторного складання схеми.

Як підібрати

• Потужність станції: панель розрахована на діапазон 6,5–6,8 кВт.
• Тип виходу: щиток трифазний, до однофазної моделі без розетки 380 В він не підійде.
• Габарити пластини та розташування кріпильних отворів по кутах — звірте зі знятою панеллю.
• Тип запуску: виконання під замок із ключем, тобто під генератор з електростартером.
• Кількість і форма роз’ємів джгута з боку статора та блоку керування.

Встановлення

Заміну виконують на охололому двигуні з від’єднаним акумулятором і знятою клемою маси. Перед розбиранням зручно зафіксувати порядок під’єднання роз’ємів, далі від’єднати джгут, викрутити гвинти по периметру та зняти стару пластину з рами. Нова панель стає на ті самі точки кріплення, роз’єми стикуються до фіксації, а клема заземлення затягується щільно — від неї залежить коректна робота захисту. Перший запуск роблять без навантаження: перевіряють покази вольтметра на холостому ходу, хід клавіш автоматів у положенні OFF і лише після цього підключають споживачів, рівномірно розподіляючи навантаження по фазах.

Переваги

• Панель приходить зібраною, зі встановленим джгутом — ремонт зводиться до заміни одного вузла, і станція швидше повертається в роботу.
• Дві групи розеток на 380 і 220 В — від одного генератора живляться і трифазне обладнання, і звичайний ручний інструмент.
• Клавішні автомати AC BREAKER знімають напругу за перевантаження та короткого замикання, а після усунення причини вмикаються назад без витратних вставок.
• Цифровий вольтметр показує реальну напругу ще до підключення техніки, тому чутливе навантаження не потрапляє на просілу чи завищену мережу.
• Окремий вихід 12 В підтримує заряд акумулятора електростартера, і генератор упевнено запускається після тривалих пауз у роботі.

Такий щиток беруть і як ремонтну заміну для зношеної станції, і як запасний вузол для техніки, що постійно працює на об’єктах: підготовлена панель дає змогу повернути генератор до ладу за один візит у майстерню.
