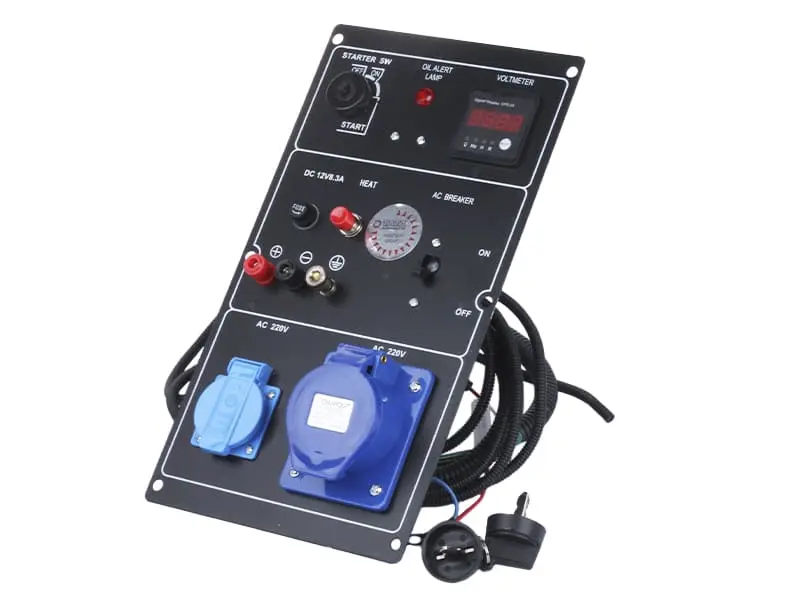

Панель приладів у зборі для генератора 5.0/5.5 кВт AMG

Панель приладів у зборі для генератора 5.0/5.5 кВт

Готовий блок керування та відбору потужності для однофазних електростанцій потужністю 5,0–5,5 кВт. Постачається зібраним: прилади, комутація, розетки і джгут проводів уже встановлені на спільній металевій пластині з монтажними отворами по кутах. Під час ремонту не доводиться збирати схему з окремих деталей, шукати кожну клему та добирати роз’єми поштучно — стару пластину знімають, нову ставлять на її місце і перестиковують колодки.

Із чого складається панель

Органи керування рознесені на три зони, щоб пускова, силова та сервісна частини не плуталися між собою під час роботи на об’єкті.

• Замок запалювання STARTER SW із положеннями OFF — ON — START і ключем: запуск електростартером та зупинка двигуна.
• Сигнальна лампа OIL ALERT — червоний індикатор аварійного оливного датчика.
• Цифровий вольтметр зі світлодіодною індикацією вихідної напруги.
• Секція DC 12V 8.3A — клеми «плюс» і «мінус», запобіжник та клема заземлення.
• Кнопка HEAT для вмикання передпускового підігріву.
• Автоматичний вимикач AC BREAKER із важелем ON/OFF.
• Дві розетки AC 220 В: побутова з відкидною кришкою та силова із захисною кришкою.
• Джгут проводів із роз’ємами для під’єднання до обмоток генератора та електрики двигуна.

Переваги

• Зібрана конструкція з готовим джгутом скорочує ремонт до перестановки пластини та стикування колодок — схему не потрібно набирати вручну з окремих деталей.
• Вбудований автоматичний вимикач знімає навантаження при перевантаженні та короткому замиканні, а після усунення причини зводиться важелем, без заміни плавких вставок.
• Цифровий вольтметр показує точне числове значення, тож просідання під навантаженням чи відхилення напруги при несправному регуляторі помітні одразу, а не за приблизним рухом стрілки.
• Вихід 12 В із власним запобіжником дає змогу підзаряджати стартерний акумулятор від працюючої станції.
• Дві розетки різного типу дозволяють одночасно ввімкнути звичайний інструмент і споживача із силовою вилкою, не збираючи ланцюжок перехідників.
• Металева основа тримає вагу автомата й розеток без прогину, а отвори по кутах лягають на штатні стійки корпусу.

Коли панель міняють повністю

Заміна у зборі виправдана, коли несправностей назбирується кілька одразу: обгоріли контакти розеток, автомат не тримає навантаження, згас або потемнів вольтметр, розбитий корпус пускового замка, оплавлена ізоляція джгута. Перебирати таку панель по одній деталі довше, ніж поставити нову, а стара проводка з підгорілими наконечниками лишається слабким місцем і знову дає нагрів. Повністю панель ставлять і після того, як станцію залило водою або впустило: лицьова пластина деформується, прилади починають триматися нещільно, а контакти втрачають притискання.

Як підібрати

• Орієнтуйтеся на потужність станції: позиція розрахована на однофазні генератори 5,0–5,5 кВт.
• Прикладіть зняту пластину до нової — збігтися мають габарити, виріз у корпусі та розташування кріпильних отворів по кутах.
• Перевірте набір органів керування: пусковий замок, кнопка підігріву, автомат, вихід 12 В і обидві розетки мають стояти на тих самих місцях.
• Порівняйте роз’єми джгута з відповідними частинами на генераторі — кількість контактів і тип колодок мають збігатися.
• Враховуйте тип запуску: панель із замком запалювання розрахована на станції з електростартером, а не на моделі лише ручного пуску.

Монтують панель на охололому двигуні та зі знятою клемою акумулятора: від’єднують старі колодки, знімають пластину, встановлюють нову, стикують роз’єми за маркуванням і затягують гвинти по кутах без перекосу. Після складання перевіряють показання вольтметра на холостому ходу, потім під невеликим навантаженням, а роботу автомата контролюють до того, як до станції під’єднають відповідальних споживачів.
