Палець шестерні обмежувача обертів ZH1105N/ZH1115N/ZH1125N дизель

Палець шестерні обмежувача обертів ZH1105N/ZH1115N/ZH1125N

Сталевий палець виконує роль осі, на якій обертається шестерня відцентрового обмежувача обертів одноциліндрових дизелів ZH1105N, ZH1115N та ZH1125N з водяним охолодженням. Саме через цю шестерню механізм регулятора отримує обертання від газорозподілу, тож від стану осі безпосередньо залежить, наскільки рівно мотор тримає задані оберти на холостому ходу та під змінним навантаженням. Про таку деталь зазвичай згадують лише під час розбирання передньої кришки, хоча її вироблення дуже часто пояснює дивну поведінку регулятора.

Де працює деталь

Дизелі серії ZH потужністю від 18 до 30 к.с. встановлюють на мототрактори, мінітрактори, важкі мотоблоки, пилорами, мотопомпи та стаціонарні приводи, де двигун годинами тягне змінне навантаження. Відцентровий регулятор у такому моторі працює постійно: вантажики розходяться й сходяться, шестерня безперервно обертається на своїй осі, а палець водночас сприймає радіальне зусилля та підводить оливу до посадкової поверхні шестерні. Зовнішня поверхня деталі оброблена до чистого ковзного розміру — по ній ходить отвір шестерні, тому будь-який задир чи овальність одразу позначаються на роботі регулятора.

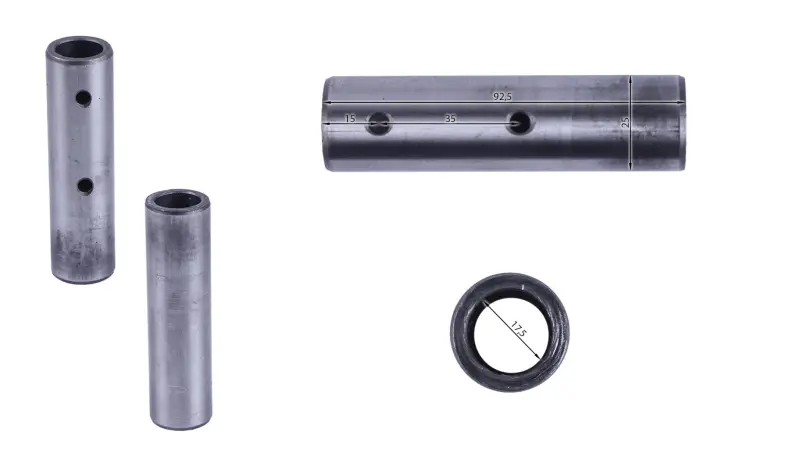

Розміри та конструкція

• Загальна довжина пальця — 92,5 мм.
• Зовнішній діаметр робочої поверхні — 25 мм.
• Внутрішній канал наскрізний, діаметром 17,5 мм.
• На бічній поверхні виконано два поперечні отвори: перший за 15 мм від торця, другий — на 35 мм далі.
• Порожниста конструкція з бічними отворами подає оливу до шестерні регулятора та виводить продукти зношення із зони тертя.

Ознаки зношення та причини заміни

Вісь регулятора зношується не рівномірно, а вузькою смугою в зоні контакту з шестернею. Таке вироблення легко не помітити на око, тому деталь варто міняти одразу, щойно з являються характерні симптоми.

• Двигун плаває по обертах, погано тримає холостий хід або із запізненням реагує на навантаження.
• Шестерня регулятора має помітний люфт на осі й похитується під час перевірки рукою.
• На пальці видно задири, кільцеве вироблення, сліди перегріву або кольоровий наліт від втулки шестерні.
• Оливні отвори забиті нагаром чи відкладеннями, через що олива не доходить до пари тертя.
• Двигун уже розбирається з іншої причини — замінити недорогу вісь вигідніше, ніж знімати кришку вдруге через сезон.

Як підібрати заміну

Найпростіше орієнтуватися на зняту деталь: звірте загальну довжину, зовнішній діаметр, діаметр наскрізного каналу та розташування поперечних отворів відносно торця. Заміряти краще штангенциркулем у кількох точках по довжині — якщо в зоні роботи шестерні діаметр просів відносно неторканих ділянок, стара вісь своє відпрацювала і відновлювати її немає сенсу. Одночасно огляньте саму шестерню регулятора, її втулку та опорний підшипник: зношена вісь майже завжди йде в парі з розбитим посадковим отвором, і заміна лише одного елемента поверне ту саму проблему.

Встановлення

Перед складанням промийте внутрішній канал і поперечні отвори, продуйте їх стисненим повітрям та переконайтеся, що олива проходить вільно. Посадкове місце в корпусі очистіть від старого герметика й задирок, палець змастіть чистою моторною оливою та встановіть без перекосу, не забиваючи деталь ударами по торцю. Після посадки проверніть шестерню рукою: вона має обертатися легко, без закусування та відчутного поперечного хитання. Прокладку передньої кришки під час такого ремонту ставлять нову, а кріплення затягують рівномірно навхрест.

Правильно підібрана вісь повертає регулятору чітку роботу: оберти перестають гуляти, мотор рівніше реагує на зміну навантаження, а шестерня з втулкою більше не зношуються прискорено. Для власників техніки на дизелях ZH1105N, ZH1115N і ZH1125N це той випадок, коли невелика деталь вирішує проблему, яку часто помилково списують на паливну апаратуру.
