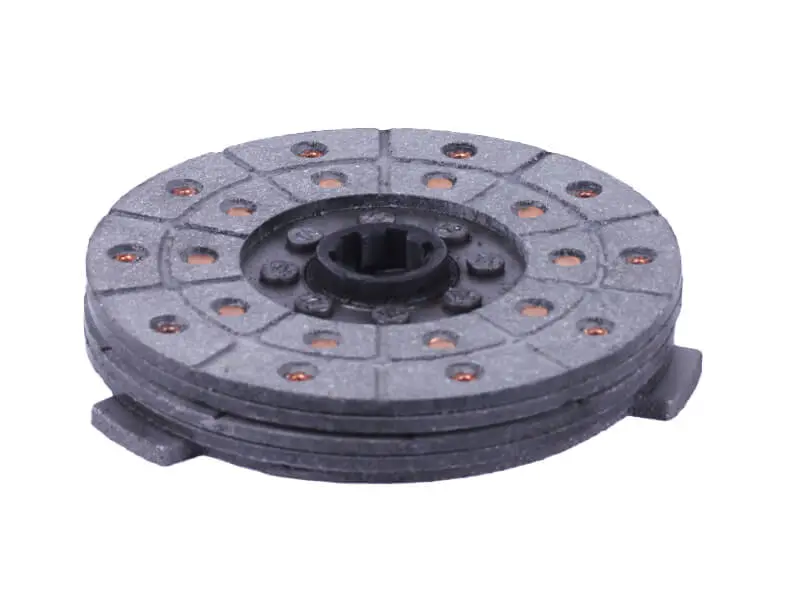

Диски зчеплення мототрактора, комплект 3 шт

Диски зчеплення мототрактора, комплект 3 шт

Комплект повертає муфті зчеплення нормальну передачу крутного моменту від двигуна до коробки передач мототрактора. До набору входять два ведені диски з фрикційними накладками на шліцьовій маточині та сталевий натискний диск із бічними лапками, який розділяє пакет і передає на нього зусилля. Такий пакет застосовують на мототракторах, мінітракторах і важких мотоблоках потужністю 8-15 к.с., де муфта зчеплення працює через ремінний шків під три струмки.

Будова пакета

Фрикційні накладки закріплені на сталевому каркасі веденого диска мідними заклепками і працюють у парі зі шківом кошика та натискним диском. Шліцьова маточина центрує диск на валу і передає момент без люфту по посадці. Сталевий натискний диск стоїть між двома веденими, тому зусилля розкладається на дві пари тертя: пакет вмикається мʼякше, менше нагрівається під час тривалої роботи з навантаженням і не зривається в пробуксовку так швидко, як однодискова схема. Лапки по краю натискного диска входять у пази кошика й утримують його від провертання.

Для якої техніки

Схема розрахована на мототрактори та мінітрактори, зібрані на одноциліндрових дизелях водяного охолодження серії R180, R190, R195 і подібних, а також на важкі мотоблоки, перероблені на мототрактор. За таким принципом зібране зчеплення машин DW 150 і DW 160, Zubr, Forte, Garden Scout та близьких моделей із муфтою під три струмки. Підбирайте комплект за трьома параметрами: кількість струмків на шківі муфти, шліци посадкового отвору та зовнішній діаметр знятих дисків. У класі 8-15 к.с. трапляються пакети різного розміру, тому старі диски варто заміряти до замовлення.

Коли міняти диски зчеплення

Перша ознака зносу — пробуксовка: двигун набирає оберти, а мототрактор не тягне під навантаженням, буксує на оранці, важкому ґрунті чи з навантаженим причепом. Доповнюють картину запах горілих накладок, ривки під час рушання, шум і вібрація в момент вижиму, потреба дедалі частіше підтягувати регулювання тяги. Коли накладки стерті до заклепок, метал починає задирати робочі поверхні шківа й натискного диска, а ремонт обходиться дорожче. Міняти пакет правильніше повністю: новий диск поряд зі зношеним працює нерівномірно і втрачає ресурс за короткий час.

Переваги:

• Дві пари тертя в пакеті — момент передається з меншим питомим тиском на накладки, зчеплення спокійніше тримає навантаження на оранці та з причепом.
• Накладки на заклепках — фрикційний шар тримається на каркасі за сильного нагріву, а залишкову товщину легко перевірити за глибиною залягання заклепок.
• Шліцьова маточина — диск сідає на вал по центру і вмикається без биття та стуку.
• Три деталі в одному наборі — вузол збирається за один захід, без підгонки різнорідних дисків із різних партій.

Характеристики:

• Тип: пакет дисків зчеплення, 2 ведені та 1 натискний
• Кількість у наборі: 3 шт.
• Накладки: фрикційні, на заклепковому кріпленні
• Маточина веденого диска: шліцьова
• Техніка: мототрактори, мінітрактори та важкі мотоблоки 8-15 к.с.
• Муфта зчеплення: зі шківом під три струмки

Під час складання очистіть посадкові поверхні від мастила й бруду, перевірте шків кошика на задири та жолоблення, встановіть ведені диски маточинами в правильний бік і відрегулюйте вільний хід тяги. Чистий і правильно відрегульований пакет вмикається плавно, не перегрівається на тривалій оранці та зберігає тягу мототрактора на низьких передачах.
