Важіль вмикання ВВП для мінітрактора Shifeng 240

Керування валом відбору потужності на мінітракторі Shifeng 240 тримається на одній невеликій деталі трансмісії: саме вона передає зусилля від зовнішньої рукоятки всередину коробки передач і вводить привід ВВП у зачеплення. Від її стану залежить, чи ввімкнеться відбір потужності чітко і чи залишиться він увімкненим під навантаженням на начіпному обладнанні.

Призначення та будова

Деталь установлена в корпусі коробки передач і працює як поворотний валик вмикання. Зовнішній кінець з’єднується з механізмом вмикання та фіксації вала відбору потужності, а внутрішній через повідець діє на перемикальну шестерню поздовжнього вала. Рух рукоятки перетворюється на переміщення шестерні, і привід ВВП підключається до трансмісії або від’єднується від неї. Така схема дає змогу зупиняти обертання хвостовика ВВП, не глушачи двигун і не розбираючи привід начіпного обладнання.

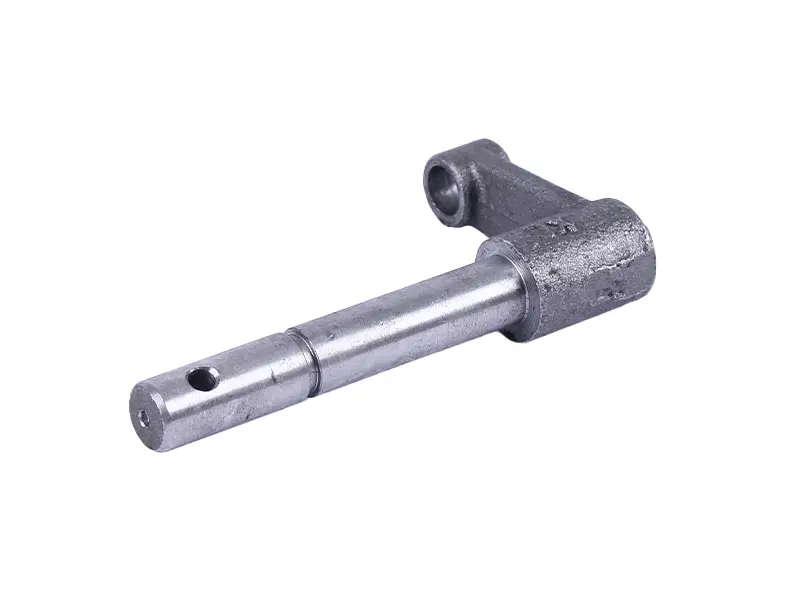

Конструкція суцільнометалева. Циліндричний оброблений стрижень переходить у масивну ковану головку з вушком під палець, через яке передається зусилля від важеля керування. На протилежному кінці виконано поперечний отвір та отвір у торці — під кріплення повідця й фіксувальні елементи. Стрижень обертається у втулках корпусу коробки, тому точність діаметра та чистота поверхні прямо впливають на легкість вмикання ВВП і відсутність люфту в приводі.

Ознаки, за яких деталь час міняти

• ВВП вмикається туго, рукоятка ходить із заїданнями або потребує помітного зусилля;
• відбір потужності самочинно вимикається під час роботи з фрезою, косаркою чи помпою;
• у положенні «увімкнено» з’являється вільний хід рукоятки, зачеплення неповне;
• на посадковій шийці стрижня помітне спрацювання, задири або овальність;
• розбито отвір під палець у головці або стрижень зігнуто після ударного навантаження.

Як підібрати заміну

Орієнтуйтеся на схему коробки передач свого мінітрактора: звірте загальну довжину стрижня, діаметр посадкової шийки, розташування поперечного отвору та розмір вушка зі старою деталлю. Мінітрактори серії Shifeng 240 випускалися в кількох виконаннях, тож знятий оригінал лишається найнадійнішим зразком для порівняння — прикладіть його до нової деталі до встановлення. Якщо ВВП переставав вмикатися поступово, разом із валиком огляньте повідець, посадкові втулки та ущільнення: спрацьована пара «валик — втулка» швидко розбиває й нову деталь.

Встановлення та перевірка

Заміну виконують зі зняттям зовнішнього важеля та кришки механізму вмикання. Перед складанням посадкові поверхні очищають від старого мастила й задирок, стрижень змащують трансмісійною оливою і вводять у втулки без перекосу та ударів. Після складання перевіряють повний хід рукоятки в обох положеннях і переконуються, що привід вмикається до фіксації та не виходить із зачеплення на робочих обертах. Правильно дібрана деталь повертає чітке керування відбором потужності: мінітрактор знову впевнено тягне фрезу, роторну косарку, насос та інше привідне начіпне обладнання.
