Вісь вилки перемикання задньої передачі КПП мінітрактора Shifeng 240

Вісь вилки перемикання задньої передачі мінітрактора Shifeng 240

Усередині коробки передач кожна вилка перемикання сидить на власному стрижні й рухається по ньому вздовж осі. Цей сталевий вал обслуговує гілку заднього ходу: по ньому переміщується вилка, що вводить у зачеплення шестірню реверсу, а підпружинений фіксатор утримує обране положення, доки тракторист не переведе важіль назад. Від стану стрижня напряму залежить, чи вмикається задня передача коротким упевненим рухом, чи важіль доводиться ловити й додавлювати на місці.

Конструкція деталі

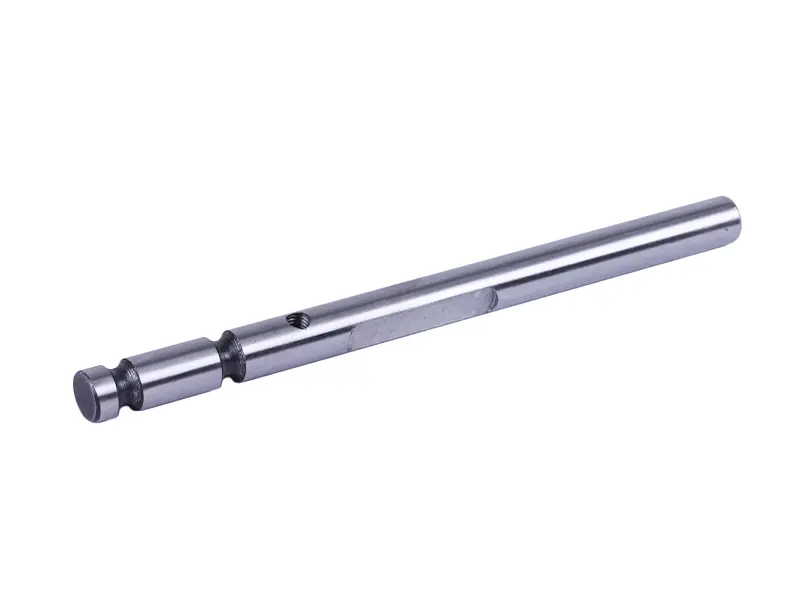

Стрижень виготовлено суцільним, зі сталі, зі ступінчастим профілем і шліфованою поверхнею. Основна довга циліндрична частина — це напрямна, по якій ковзає вилка, тож чистота обробки тут важить найбільше: задирки, налипання металу чи сліди іржі одразу перетворюють легке перемикання на туге. Ближче до торця діаметр зменшується й переходить у короткий посадковий поясок із головкою — ним вісь базується в корпусі коробки. Поряд із цим переходом проточено кільцеві канавки під кульку фіксатора: саме вони дають відчутний клацання під час вмикання і не дозволяють передачі самочинно вимикатися під навантаженням. Поперечний різьбовий отвір у середній частині призначений для стопорного гвинта, який жорстко зв язує вилку зі стрижнем. Уздовж вала проходить фрезерована лиска — плоский майданчик, по якому спряжена деталь стає в правильне положення й не провертається під час затягування.

Коли стрижень час міняти

• Задня передача вибиває під навантаженням — канавки фіксатора згладжені або розбиті.
• Важіль ходить туго й вмикання потребує помітного зусилля — на напрямній зʼявилися задирки, забоїни чи корозія.
• Відчутний люфт вилки на стрижні — поверхня вироблена по діаметру.
• Стопорний гвинт перестав тримати вилку — різьблення отвору розтягнуте або зірване.
• Вал зігнуто після удару, перевантаження чи необережного розбирання, і вилка йде з перекосом.

Під час ремонту коробку розкривають, виймають зношений стрижень і ставлять новий. Водночас варто оглянути саму вилку, кульку та пружину фіксатора: розбита канавка майже завжди йде в парі з просілою пружиною або спрацьованою кулькою, і заміна однієї деталі без решти дає лише тимчасовий результат.

Добір і встановлення

Мінітрактори цього класу будуються на близьких за компонуванням коробках, тому добирати позицію варто не лише за маркою техніки, а й за геометрією самої деталі. Порівнюйте загальну довжину стрижня, діаметр напрямної частини, діаметр і виліт ступеньки під посадку в картері, кількість та взаємне розташування канавок фіксатора, а також положення різьбового отвору відносно торця. Найнадійніший спосіб — зняти старий стрижень і прикласти його до нового за всіма цими точками.

Перед складанням очистіть посадкове гніздо в картері, зніміть задирки з торців, змастіть напрямну трансмісійною оливою й переконайтеся, що вилка переміщується від руки без заїдання. Стопорний гвинт затягуйте лише після того, як вилку виставлено по канавці шестірні, інакше вмикання буде неповним, а зуби працюватимуть краєм. Зібраний механізм перевіряють на заглушеному двигуні: реверс має вмикатися чітко, з фіксацією, і не виходити із зачеплення під час похитування важеля.

Позиція належить до недорогих, але критичних для трансмісії: доки стрижень цілий і рівний, задній хід працює передбачувано під час маневрів із навісним обладнанням, на розворотах у кінці гону та в роботі з причепом. Тримати таку деталь у запасі варто всім, хто експлуатує техніку посезонно й розбирає коробку самотужки.
