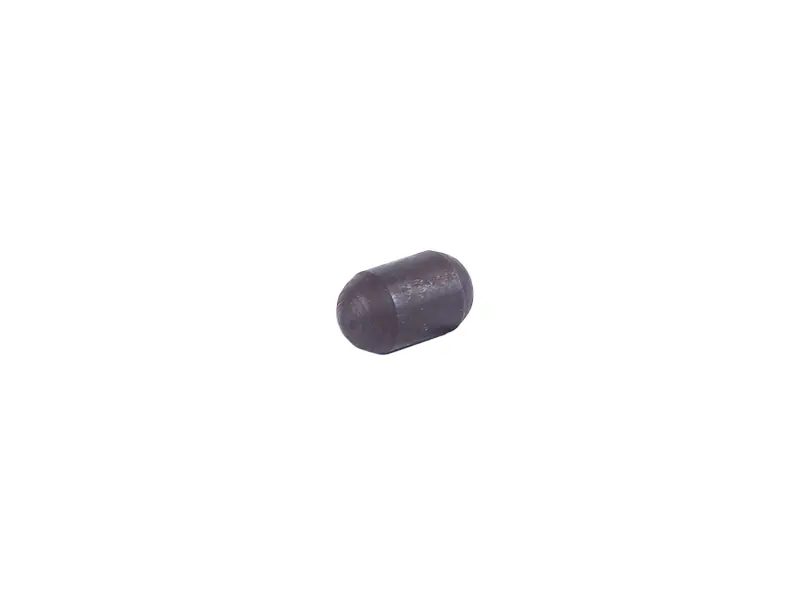

Головка фіксації осей вилок перемикання передач Shifeng 240

Головка фіксації осей вилок перемикання передач Shifeng 240

Сталевий циліндричний фіксатор із заокругленими торцями, що працює всередині механізму перемикання коробки передач мототрактора Shifeng 240 і не дозволяє увімкнути дві передачі одночасно. Деталь дрібна, проте саме від неї залежить чіткість ходу важеля та цілість шестерень під час перемикання під навантаженням.

Як діє блокування передач

Встановлюється між валами вилок перемикання. Коли механік зміщує один вал, заокруглений торець фіксатора виходить із його проточки та заходить у проточку сусіднього вала, механічно утримуючи той у нейтральному положенні. Доки одна передача увімкнена, другий вал заблокований — подвійне вмикання стає неможливим. Така пінова схема блокування застосована у трансмісії Shifeng 240 з механічною коробкою формули (3+1)х2, де вали вилок розташовані паралельно та працюють у парі.

Заокруглена форма торців важлива для самого процесу: фіксатор не впирається в кромку проточки, а м'яко скочується по ній і виходить у блокувальне положення без заїдання. Поверхня деталі шліфована, тож головка вільно переміщується в отворі корпуса, без перекосів і підклинювання. Сталь витримує постійний точковий тиск від торців валів і не зминається за частих перемикань.

Коли потрібна заміна

Зношений фіксатор видає себе характерними ознаками: важіль починає вмикати передачі нечітко, з'являється закушування під час переходу між рядами, коробка самочинно вибиває передачу або в гіршому разі допускає підхоплення другої. На знятій деталі дивляться на торці — вироблені лиски, забоїни, сколене заокруглення чи помітне зменшення довжини означають, що головку час міняти. Заміну роблять під час розкриття корпуса коробки, зазвичай заразом з осями вилок, самими вилками та пружинами фіксаторів, щоб не розбирати механізм удруге.

Як підібрати

Орієнтир при підборі — розміри посадкового отвору та стара деталь. Довжина головки 16 мм, діаметр 9 мм; перед установленням її варто прикласти до знятої й переконатися, що габарити збігаються, а торці мають таке саме заокруглення. Занижений діаметр призведе до люфту й втрати блокування, завищений — до підклинювання вала вилки. Під час складання отвір і проточки валів промивають від старого мастила та металевого пилу, деталь змащують трансмісійною оливою і вставляють без ударів та запресовування.

Характеристики

• Призначення: блокування валів вилок перемикання передач
• Техніка: мототрактор Shifeng 240
• Матеріал: сталь
• Довжина: 16 мм
• Діаметр: 9 мм
• Маса: близько 6 г
• Форма: циліндр із заокругленими торцями

Ремонт коробки Shifeng 240 рідко обходиться без оновлення дрібних деталей механізму перемикання — вони невеликі, але прямо відповідають за поведінку машини в полі. Встановлення нової головки фіксації повертає важелю чіткі фіксовані положення і знімає ризик пошкодити шестерні під час спроби ввімкнути два ряди водночас.
