Напівісь заднього моста права для мінітрактора Shifeng 240

Напівісь заднього моста права для мінітрактора Shifeng 240

Через праву напівісь крутний момент від диференціала заднього моста передається на праве ведуче колесо мінітрактора. Це силова деталь трансмісії: вона одночасно обертає колесо і сприймає навантаження від маси машини, навісного обладнання та причепа, тому від її стану залежать тяга, рівність ходу й ресурс маточинної групи.

Будова деталі

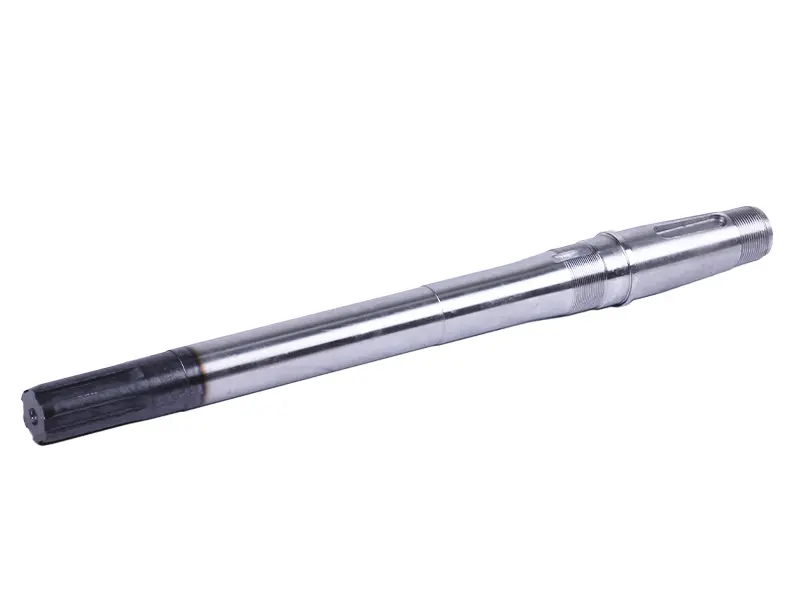

Вал сталевий, ступінчастої форми. На одному кінці нарізані шліци — ними напівісь входить у зачеплення з шестірнею напівосі в диференціалі. Протилежний бік підготовлений під колісну маточину: там розташовані оброблені посадочні шийки під підшипник і сальник, шпонковий паз та різьбовий хвостовик під кріпильну гайку. Переходи між ступенями виконані з плавними галтелями, а посадочні поверхні шліфовані, щоб підшипник і сальник сідали без перекосу й не пропускали трансмісійну оливу назовні.

Чому важливий бік установлення

Ліва і права напівосі заднього моста обертаються незалежно одна від одної, завдяки чому трактор повертає без проковзування внутрішнього колеса. Права й ліва деталі при цьому не взаємозамінні: вони різняться довжиною та розташуванням посадочних елементів відносно шліцьового кінця. Якщо поставити дзеркальну напівісь, колесо не виходить на потрібний виліт, а підшипник і сальник починають працювати зі зміщенням.

Що перевірити під час підбору

• бік установлення — права напівісь заднього моста;
• кількість, профіль і довжина шліцьової частини з боку диференціала;
• загальна довжина вала та відстань від шліців до посадочних шийок;
• діаметри шийок під підшипник і сальник;
• ширина, довжина та глибина шпонкового паза під маточину;
• діаметр і крок різьби хвостовика під гайку колеса.

Найнадійніший спосіб підбору — покласти нову деталь поруч зі знятою старою і звірити ці точки. У різних модифікаціях мінітракторів Shifeng трапляються відмінні виконання заднього моста, тому розміри зручніше контролювати за фактичною деталлю, а не лише за назвою моделі.

Коли напівісь замінюють

Типові причини заміни — зрізані або скручені шліци після різкого рушання з важким причепом, спіральне скручування вала від перевантаження, вироблення й задири на шийці під сальник із подальшим підтіканням оливи, провертання підшипника на посадочному місці, розбитий шпонковий паз і биття колеса. Непрямі ознаки: колесо починає вилятися, у трансмісії з'являється стук під час зміни напрямку тяги, а на знижених передачах момент перестає доходити до одного колеса за нормальної роботи другого.

Встановлення

Задню частину трактора вивішують і фіксують, знімають колесо, гальмівний барабан і маточину, після чого виймають стару напівісь із корпуса моста. Посадочні місця очищають від старого герметика й задирок, підшипник та сальник оглядають і за найменшого зносу ставлять нові — замінити їх разом із валом дешевше, ніж удруге розбирати міст. Шліцьову частину перед установленням змащують, вал заводять у шестірню диференціала без ударів, до збігу шліців, далі збирають маточинну групу й затягують гайку хвостовика з фіксацією. Після складання перевіряють рівень оливи в мосту та роблять контрольний проїзд без навантаження.

Запасну напівісь варто мати під рукою тим, хто постійно працює плугом, фрезою або завантаженим причепом: саме в цих режимах задній міст отримує пікові навантаження, і наявність вала в майстерні повертає техніку в роботу за один день замість простою в розпал сезону.
