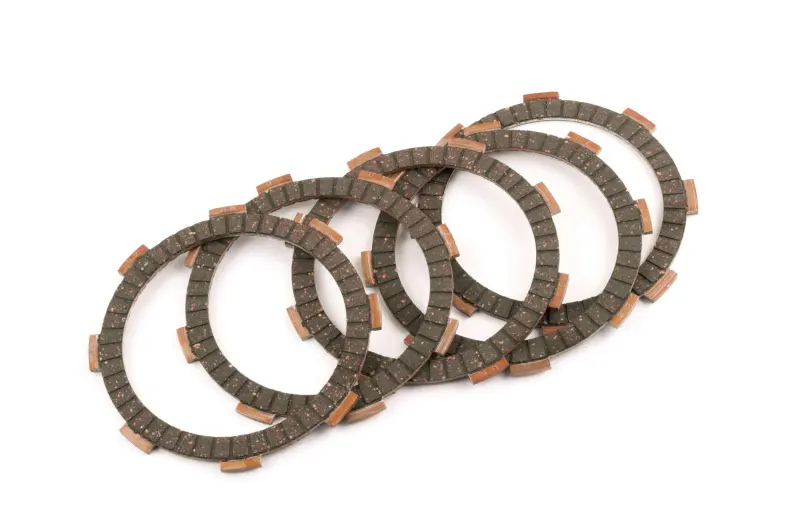

Диски зчеплення фрикційні для мотоблока 178F/186F (6/9 к.с.), 91/109 мм

Фрикційні диски зчеплення мотоблока 178F/186F (6/9 к.с.)

Пакет ведених дисків передає крутний момент від колінчастого вала до коробки передач: саме від стану накладок залежить, чи рушить мотоблок із причепом плавно, чи втримає тягу на плузі та чи не буксуватиме під навантаженням. Комплект розрахований на техніку з одноциліндровими двигунами повітряного охолодження серій 178F та 186F потужністю 6 і 9 кінських сил.

Будова диска

Основа — сталеве кільце з внутрішніми шліцьовими зубцями, якими деталь сідає на ведучу втулку й обертається разом із нею. З обох площин наклеєні сегменти фрикційного матеріалу: сегментна структура з прорізами краще відводить тепло та продукти зношення із зони тертя, тож пакет менше схильний прихоплюватися після тривалої роботи на низьких обертах.

Типові розміри дисків цього класу: зовнішній діаметр близько 109–110 мм, посадковий діаметр по внутрішніх зубцях близько 91 мм, товщина приблизно 3 мм. Витримати ці величини принципово, бо сумарна висота зібраного пакета задає натяг пружин і вільний хід важеля вимикання. Диск іншої товщини збиває все регулювання: зчеплення або веде, або не вимикається до кінця.

Як це працює

У корпусі зчеплення фрикційні диски чергуються з гладенькими сталевими. Пружини стискають набір, і сила тертя між поверхнями замикає двигун на первинний вал КПП. Коли важіль натиснуто, пакет розтискається, диски прослизають, і обертання на трансмісію не передається. Кожен старт із місця — це кероване прослизання, під час якого накладки поступово спрацьовуються, тому фрикційні диски вважають витратною частиною зчеплення й міняють помітно частіше за сталеві.

Ознаки, що диски час міняти

• Двигун набирає оберти, а мотоблок не прискорюється — зчеплення буксує під навантаженням.
• Зникла тяга на підйомі, під час оранки або з навантаженим причепом.
• Після роботи чути запах горілого фрикційного матеріалу.
• Передачі вмикаються з хрускотом або із зусиллям, важіль потребує більшого ходу.
• Під час розбирання видно кришення накладок, задири й місцевий перегрів поверхні.

Підбір і встановлення

Перед купівлею зняті диски вимірюють штангенциркулем: порівнюють товщину з новими, перевіряють зовнішній діаметр і профіль внутрішніх зубців — вони мають входити у шліци втулки без закушування. Міняти правильно всім набором одразу: суміш зношених і нових дисків дає нерівномірне стиснення, вібрацію та повторне буксування вже за кілька мотогодин.

Під час складання сталеві диски протирають, оглядають на жолоблення й кольори мінливості, перевіряють пружини та стан кошика. Диски вкладають строго по черзі з металевими, кріплення затягують рівномірно навхрест, після чого регулюють вільний хід важеля. Перші години роботи варто дати помірне навантаження, щоб накладки притерлися по всій площі.

Комплект придатний власникам мотоблоків і мототракторів на базі 178F/186F із шестерінчастим редуктором, а також майстерням, які обслуговують таку техніку. Запасний набір дисків стає в пригоді в сезон оранки: заміна зношеного пакета повертає мотоблоку початкову тягу без втручання в коробку передач.
