Вал підйомника шліцьовий Xingtai 120/220 L-340 мм Z-27/31/27

Вал підйомника шліцьовий Xingtai 120/220 (L-340 мм, Z-27/31/27)

Внутрішній вал гідравлічного підйомника відповідає за підняття й опускання навісного обладнання на мінітракторах Сінтай 120 та 220. Шток гідроциліндра через важіль провертає вал усередині корпусу підйомника, а вал передає зусилля на зовнішні важелі навіски, до яких кріпляться тяги тринавіски. Саме від стану його шліців залежить, чи втримає навіска плуг, культиватор або картоплекопачку в заданому положенні під навантаженням.

Будова та розміри

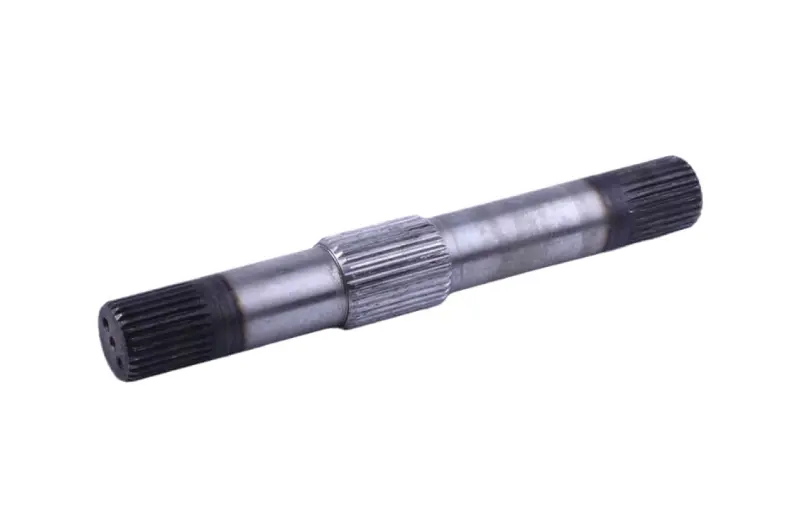

Деталь виготовлена зі сталі суцільним валом завдовжки 340 мм із трьома шліцьовими ділянками: по краях нарізано шліци Z-27, посередині — Z-31. Крайні шліци приймають важелі навіски, центральна ділянка працює в парі з ведучим важелем, на який тисне гідроциліндр. Між шліцьовими поясками є гладенькі шийки — ними вал спирається на втулки корпусу підйомника, тож їхній стан важить не менше за цілість зубців.

Коли вал час міняти

• Навіска самовільно просідає або піднімається ривками, хоча гідравліка справна й рівень масла в нормі.
• З'явився помітний люфт важелів відносно корпусу, коли похитати навісне знаряддя.
• Шліци зім'яті, скручені чи зрізані після роботи з важким плугом або після удару знаряддям об перешкоду.
• Гладенькі шийки вироблені до овалу, через що вал теліпається у втулках і починає підтікати ущільнення.
• На валу лишилися задири та сліди перегріву після роботи без мастила.

Як підібрати вал до свого трактора

Для Сінтай 120/220 випускають кілька виконань вала підйомника, і зовні вони схожі. Перед купівлею зніміть стару деталь і звірте три параметри.

• Загальна довжина: трапляються вали на 300 і на 340 мм, ця позиція — 340 мм.
• Кількість шліців: варіанти Z-23/29/23 та Z-27/31/27 не взаємозамінні, тут — 27/31/27.
• Тип з'єднання: крім шліцьових є шпонкове виконання, воно потребує інших важелів.

Якщо старий вал зруйнований і зміряти його немає як, орієнтуйтеся на важелі навіски та ведучий важіль гідроциліндра: кількість западин у їхніх посадкових отворах має збігатися з кількістю шліців вала.

Встановлення

Для заміни знімають навісні важелі, демонтують кришку корпусу підйомника й випресовують старий вал. Посадкові втулки та ущільнення оглядають одразу: зношена втулка швидко розіб'є і новий вал. Шліци й шийки перед складанням змащують, важелі ставлять за попередніми мітками, щоб ліва та права тяги лишилися на одній висоті. Після складання навіску проганяють кілька повних циклів підйому й опускання без знаряддя і лише потім дають робоче навантаження.

Такий вал тримають про запас у господарствах, де трактор постійно ходить із плугом, фрезою та причіпним інвентарем: заміна зношеної деталі повертає навісці точність і знімає ризик, що знаряддя опуститься в найменш вдалий момент.
