Панель приладів у зборі для бензогенератора 1.8/2.0 кВт AMG

Панель приладів у зборі для бензогенератора 1.8/2.0 кВт

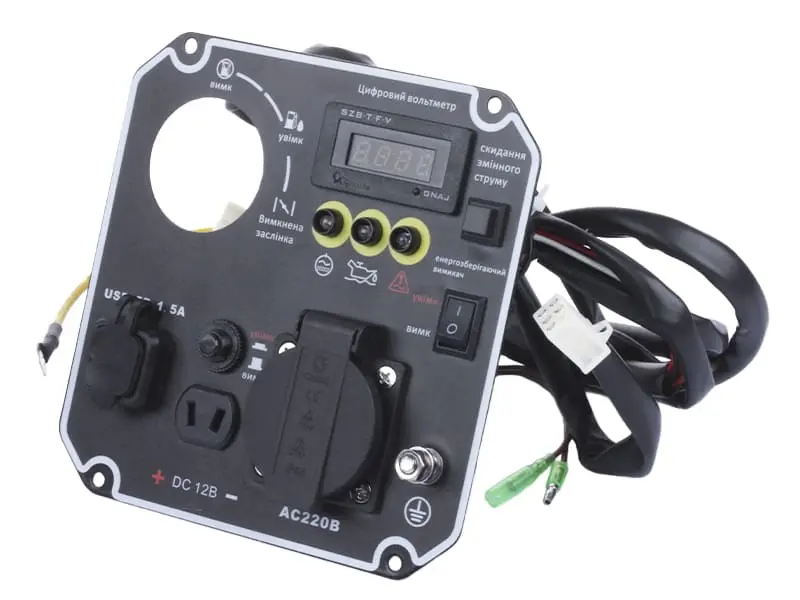

Готовий блок керування для компактних бензинових електростанцій потужністю 1,8–2,0 кВт. Вузол постачається зібраним: на металевій основі вже закріплені розетка змінного струму, цифровий вольтметр, USB-вихід, клеми постійного струму, сигнальні лампи та вимикачі, а до контактів підведено джгут проводки з готовими колодками. Приладова частина генератора відновлюється однією заміною — без пошуку дрібних компонентів поштучно та без перепаювання з'єднань.

Будова та органи керування

Основа виконана пласкою пластиною з кріпильними отворами по кутах і круглим посадковим вирізом під замок запалювання. Верхню частину займає цифровий вольтметр із сегментним дисплеєм: напругу на виході видно просто під час роботи, тож просідання під навантаженням помітно одразу. Поруч розміщені клавіша скидання захисту змінного струму та окремий перемикач енергозберігального режиму, який утримує знижені оберти двигуна за малого споживання й економить пальне під час тривалої роботи з невеликим навантаженням. Три сигнальні лампи відповідають за контроль виходу змінного струму, рівень мастила та перевантаження — стан станції зчитується без додаткових приладів. Піктограми та підписи органів керування нанесені безпосередньо на панель українською мовою.

Роз'єми та підключення

• Розетка 220 В з відкидною захисною кришкою — основний вихід для побутової техніки та інструменту, кришка закриває контакти від пилу й бризок між запусками.
• USB-вихід 5 В 1,5 А під гумовою заглушкою — телефон, рація чи ліхтар заряджаються напряму від станції, без окремого адаптера в розетці.
• Гвинтові клеми постійного струму 12 В з позначенням «+» і «–» — підзарядка акумулятора від генератора в полі або в гаражі.
• Клема заземлення з гайкою та шайбою — штатна точка приєднання заземлювального проводу під час стаціонарного встановлення.
• Клавішний вимикач живлення — вихід знеструмлюється окремо, без зупинки двигуна.
• Джгут проводів із колодками та наконечниками — під'єднання до обмотки й інверторного блока за штатною схемою, без нарощування проводів.

Коли ставлять нову панель

Заміну виконують, коли за справного двигуна зникає напруга на розетці, залипає чи кришиться клавіша вимикача, перестають світитися сигнальні лампи, гасне вольтметр, розбивається гніздо розетки або оплавляються контакти після перевантаження. Часто пошкодження приходить механічно: станцію впускають чи перевозять у кузові без захисту, і пластикове обрамлення виходить з ладу разом із кріпленнями. Дрібні деталі для таких панелей підібрати складно, тому цілий вузол зазвичай закриває питання швидше й надійніше, ніж спроба відновити старий.

Як підібрати

Перший орієнтир — потужність станції: панель розрахована на корпуси генераторів 1,8–2,0 кВт. Перед замовленням зніміть стару панель і звірте відстань між кріпильними отворами, діаметр вирізу під замок запалювання, набір та розташування виходів, а також тип колодок на джгуті. Збігтися мають кількість і призначення проводів: вихід змінного струму, провід заземлення, лінія 12 В та проводи сигнальних ламп. Монтаж виконують на охолодженому й заглушеному двигуні, з від'єднаним акумулятором і обов'язковим протягуванням гвинтових клем після складання.

Такий вузол у зборі зручний майстерням, що ремонтують компактні бензинові електростанції, і власникам, які обслуговують генератор самостійно: панель стає на штатне місце, зберігає звичне розташування органів керування та повертає станції повний набір виходів — 220 В, 12 В і USB.
