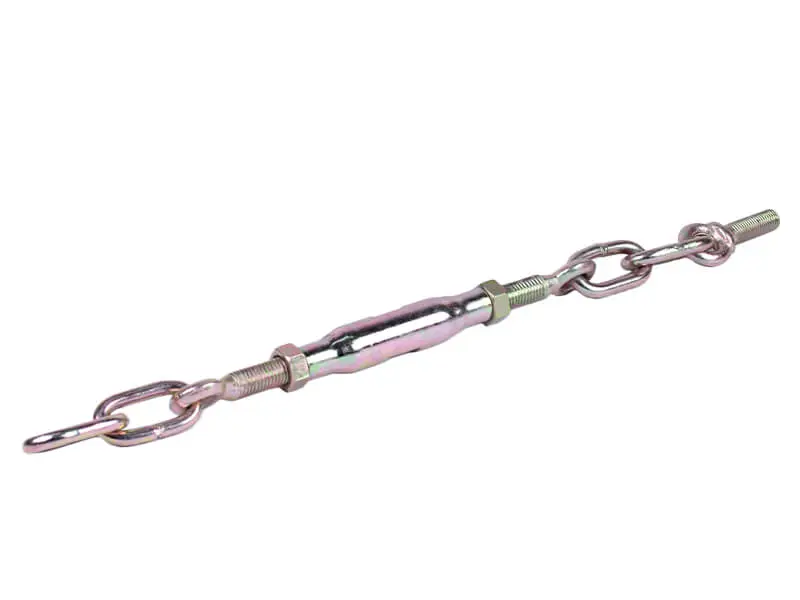

Ланцюг обмежувальний навіски в зборі Jinma тип 2

Обмежувальний ланцюг — елемент механізму задньої навіски мінітрактора Jinma. Він з'єднує кронштейн на корпусі трактора з нижньою тягою й обмежує її бічний хід. Без такої розтяжки навісне знаряддя вільно гуляє праворуч-ліворуч: на розвороті чіпляє колесо, під час переїзду розгойдується разом із рамою, а на обробітку рядка зводить агрегат з лінії руху. Обмежувальні ланцюги ставлять парою — по одному з кожного боку навіски.

Конструкція ланцюга в зборі

Розтяжка постачається вже зібраною. Два відрізки ланцюга з витих ланок з'єднані гвинтовою стяжкою: центральна муфта стягує або розводить два різьбові наконечники, а контргайки на кожному з них фіксують виставлену довжину. Один кінець ланцюга завершується різьбовим наконечником під кріплення на тракторі, другий — відкритою ланкою, яку заводять у вушко тяги. Метал має захисне гальванічне покриття, тож розтяжка спокійно працює просто неба й не прикипає після першого ж сезону.

Переваги

• Регулювання довжини стяжкою — натяг виставляють обертанням муфти, без перебирання ланок і добору ланцюга під конкретне знаряддя.
• Контргайки на різьбі — налаштування тримається за вібрації та ударних навантажень, розтяжка не подовжується сама собою в роботі.
• Постачання в зібраному вигляді — не треба докуповувати стяжку, ланки та метизи, деталь стає на трактор одразу.
• Захисне покриття металу — різьба не закисає від вологи та бруду, регулювання лишається доступним і через сезон.

Як виставити та обслуговувати

Довжину підбирають на опущеній навісці з уже навішеним знаряддям. Послабте контргайки, обертанням муфти підтягніть ланцюг і залиште нижнім тягам рівно стільки бічного ходу, скільки потрібно агрегату: плугу та підгортачу зазвичай дають невеликий вільний хід для самовстановлення по борозні, а косарці, фрезі чи причіпному пристрою хід вибирають майже повністю, щоб знаряддя не било по колесах і не розгойдувалося на транспортній швидкості. Потім затягніть контргайки й перевірте, що обидва боки виставлено симетрично: перекіс за довжиною призводить до того, що навіска стоїть косо, а навантаження на одну розтяжку постійно вище.

Коли розтяжку міняють

Обмежувальний ланцюг працює на розрив і на удар, тому зношується передбачувано. Заміну роблять, коли ланки витягнулися і в місцях спряження з'явився помітний люфт, коли зірвано чи зім'ято різьбу наконечника, коли муфта прокручується й не тримає довжину, а також після того, як ланцюг пережив ривок і на ланках видно тріщини або сліди розгинання. Відкладати не варто: обірвана розтяжка на ходу відпускає тягу у вільне гойдання, і знаряддя насамперед дістається колесу або крилу.

Добираючи деталь, орієнтуйтеся на виконання навіски свого трактора: тип 2 відрізняється від інших варіантів довжиною зібраної розтяжки, кроком ланки та різьбою наконечника. Найпростіше порівняти новий ланцюг зі знятим — збіг загальної довжини по крайніх точках, діаметра прутка ланки та різьбової частини показує, що деталь стане на штатні місця без переробок. Брати варто одразу пару: розтяжки зношуються однаково, і заміна по одній дає різну жорсткість з боків навіски.
