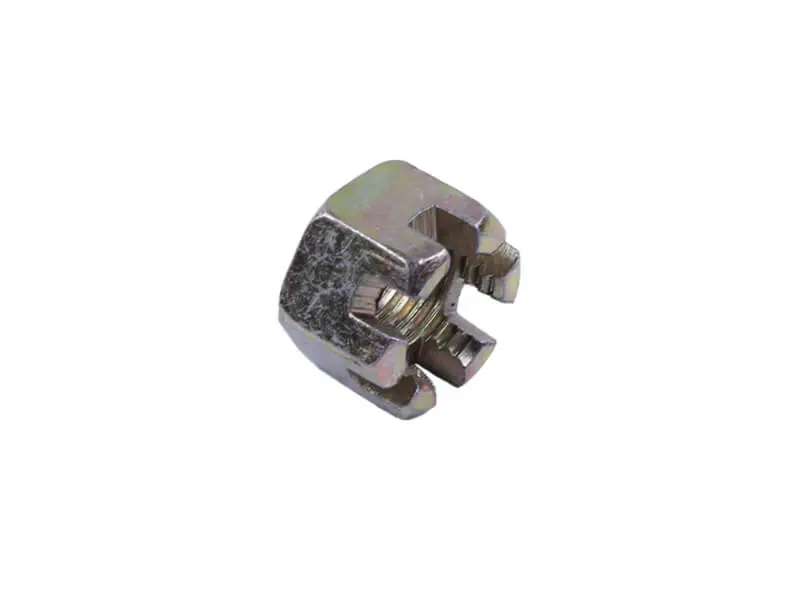

Гайка коронована М16 для мінітракторів Xingtai 24B, Shifeng 244, Taishan 24

Гайка коронована М16 для мінітракторів Xingtai 24B, Shifeng 244, Taishan 24

Різьбові з'єднання ходової частини та кермового керування мінітрактора постійно працюють у вібрації, тож звичайна шестигранна гайка там поступово послаблюється. Коронована гайка з різьбою М16 знімає цю проблему механічно: після затягування її фіксують шплінтом, і з'єднання більше не тримається лише на моменті затягування та терті в різьбі.

Будова і принцип стопоріння

Верхня частина гайки має вигляд циліндричної коронки з прорізами по колу. Болт або палець, на який накручується така гайка, має наскрізний поперечний отвір. Під час складання гайку затягують, довертають до збігу найближчого прорізу з отвором, просовують шплінт і розводять його вусики по гранях коронки. Після цього гайка фізично не може провернутися — вусики впираються у стінки прорізу. Корпус залишається стандартним шестигранним, тому затягують гайку звичайним ключем або головкою, без спеціального інструмента.

Де застосовується

Цей кріпильний виріб ставлять у відповідальні рознімні з'єднання тракторів Xingtai 24B, Shifeng 244 і Taishan 24: вузли передньої осі, пальці й тяги кермової трапеції, кріплення важелів, осі та вали, де посадка має триматися жорстко, але лишатися доступною для розбирання. Таку гайку міняють під час кожного серйозного ремонту: стара зазвичай має забиті прорізи, зім'яті грані або витягнуту різьбу після кількох знімань, і ставити її повторно не варто.

Переваги

• Прорізи коронки дають змогу застопорити з'єднання шплінтом без додаткових стопорних пластин і фіксаторів різьби.
• Стопоріння не залежить від моменту затягування, тому з'єднання тримається за вібрації та ударних навантажень на нерівному ґрунті.
• Гальванічне покриття з жовтим пасивуванням захищає різьбу від іржі, і гайка легше відкручується під час наступного обслуговування.
• З'єднання лишається рознімним: достатньо вийняти шплінт, щоб зняти гайку без висвердлювання та зрізання граней.

Як підібрати та встановити

Головний орієнтир при підборі — різьба М16 і посадка на конкретний болт чи палець вашого трактора. Перед замовленням зніміть стару гайку і звірте з нею крок різьби, висоту гайки та розмір під ключ: у лінійці кріплення для цих мінітракторів є короновані гайки й інших типорозмірів, зовні дуже схожі. Перевірте також, чи прорізи коронки після затягування потрапляють на отвір під шплінт — якщо збігу немає, потрібна гайка іншої висоти, а не перетягування з'єднання.

• Ставте новий шплінт: повторно використаний ламається по місцю попереднього згину.
• Затягуйте до потрібного зусилля, а потім довертайте до найближчого прорізу, а не послаблюйте гайку назад.
• Перед складанням очистіть різьбу пальця від старого мастила, бруду та задирів.
• Після перших годин роботи перевірте, чи не розігнулися вусики шплінта.

Коронована гайка — витратна позиція, яку варто тримати в запасі разом зі шплінтами: під час ремонту передньої осі або кермових тяг вона потрібна майже завжди, а її брак зупиняє складання всього вузла.
