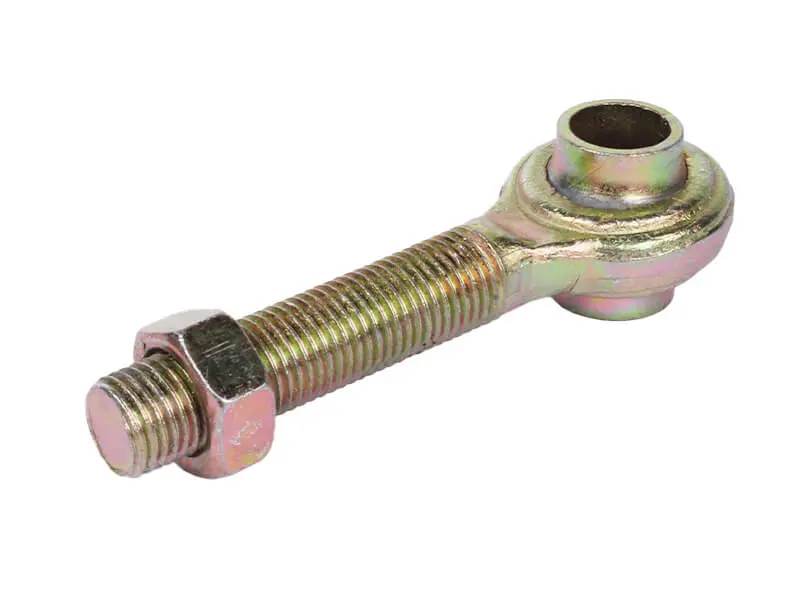

Гвинт передній регулювальний верхньої тяги Xingtai 120 тип 2, М22 ліва різьба

Гвинт передній регулювальний верхньої тяги Xingtai 120 тип 2

Передня половина центральної тяги триточкової навіски мінітрактора Xingtai 120: різьбовий стрижень із вушком, який вкручується в регулювальну втулку і задає робочу довжину верхньої ланки. Саме від нього залежить, наскільки точно вдасться виставити нахил плуга, культиватора чи картоплекопачки відносно ґрунту.

Де працює деталь

Центральна тяга мінітракторів серії Xingtai складається з трьох частин — переднього регулювального гвинта, заднього гвинта та з'єднувальної регулювальної втулки. Обертаючи втулку, тракторист подовжує або вкорочує ланку і змінює кут атаки знаряддя, а передній гвинт при цьому з'єднується вушком із кронштейном на корпусі трактора. Різьба переднього і заднього гвинтів має різний напрямок, тому одна деталь не замінює іншу: кожна працює лише на своєму боці тяги.

Заміна потрібна, коли різьбу зірвано або забито ґрунтом і втулка йде із закушуванням, коли отвір вушка розбитий пальцем до овалу, а також після рихтування зігнутої тяги — виправлений гвинт майже завжди втрачає прямолінійність і починає клинити у втулці. Купівля окремого переднього гвинта обходиться дешевше за заміну всієї центральної тяги в зборі, а сама навіска залишається в заводській схемі.

Характеристики

• Каталожний номер: XT10T.56.123
• Тип: передній регулювальний гвинт центральної (верхньої) тяги
• Різьба: М22, ліва
• Загальна довжина: 180 мм
• Діаметр отвору вушка: 21 мм
• Виконання: тип 2 для Xingtai 120
• Покриття: жовте цинкове

Переваги

• Довга різьбова частина дає великий хід регулювання — кут знаряддя виставляється точно, без підкладок і переробок.
• Вушко з отвором 21 мм сідає на штатний палець без люфту, тож верхня ланка не розбовтується під навантаженням.
• Шестигранна контргайка на різьбі фіксує виставлену довжину, і налаштування не збивається від вібрації на оранці.
• Цинкове покриття різьби полегшує розбирання з'єднання після сезону роботи в ґрунті.

Як підібрати

Перед замовленням зніміть старий гвинт і перевірте три параметри: напрямок різьби, її діаметр та діаметр отвору під палець. У мінітракторах Xingtai трапляються різні виконання центральної тяги, тому орієнтуйтеся на реальні розміри своєї навіски, а не лише на модель трактора. Якщо втулка теж зношена — помітний люфт або зірвані нитки різьби — міняйте пару повністю, інакше новий гвинт швидко розіб'є посадку.

Встановлення та регулювання

Зручніше працювати на опущеній навісці: вибийте палець, викрутіть старий гвинт із втулки, очистіть різьбу втулки від землі та старого мастила, вкрутіть новий на ту саму глибину і наживіть контргайку. Далі виставте довжину тяги під конкретне знаряддя — для плуга за горизонтом рами, для культиватора за рівномірним заглибленням лап — і затягніть контргайку. Різьбу перед складанням варто змастити: тоді наступне регулювання не потребуватиме ключа з подовжувачем.

Такий гвинт варто мати в запасі кожному власнику Xingtai 120, який оре й культивує: центральна тяга приймає на себе реактивні зусилля знаряддя, і її різьбова частина зношується помітно швидше за самі кронштейни навіски.
