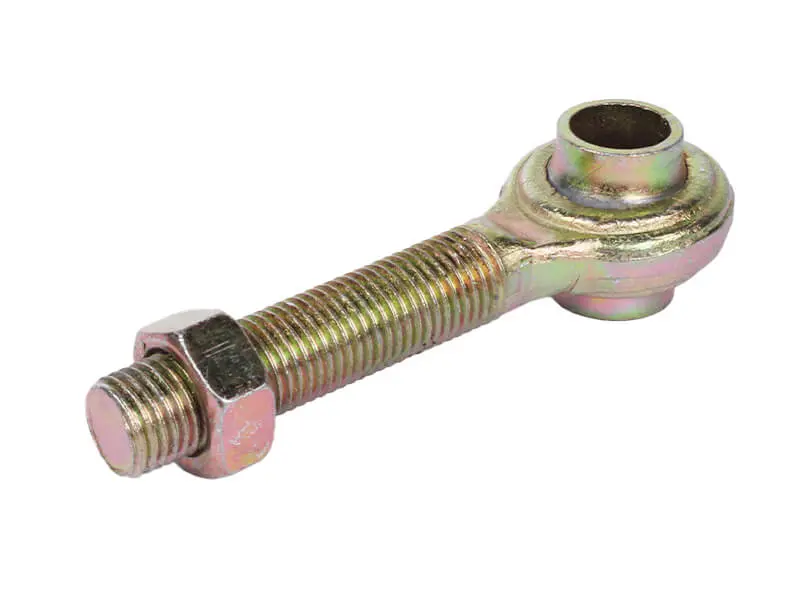

Винт передний регулировочный верхней тяги Xingtai 120 тип 2, М22 левая резьба

Винт передний регулировочный верхней тяги Xingtai 120 тип 2

Передняя половина центральной тяги трехточечной навески минитрактора Xingtai 120: резьбовой стержень с проушиной, который вкручивается в регулировочную втулку и задает рабочую длину верхнего звена. От его состояния зависит, насколько точно получится выставить наклон плуга, культиватора или картофелекопалки относительно грунта.

Где работает деталь

Центральная тяга минитракторов серии Xingtai собирается из трех частей — переднего регулировочного винта, заднего винта и соединительной регулировочной втулки. Вращая втулку, тракторист удлиняет или укорачивает звено и меняет угол атаки орудия, а передний винт при этом соединяется проушиной с кронштейном на корпусе трактора. Резьба переднего и заднего винтов имеет разное направление, поэтому одна деталь не заменяет другую: каждая работает только на своей стороне тяги.

Замена нужна, когда резьба сорвана или забита грунтом и втулка идет с закусыванием, когда отверстие проушины разбито пальцем до овала, а также после правки погнутой тяги — выправленный винт почти всегда теряет прямолинейность и начинает клинить во втулке. Покупка отдельного переднего винта обходится дешевле замены всей центральной тяги в сборе, а сама навеска остается в заводской схеме.

Характеристики

• Каталожный номер: XT10T.56.123
• Тип: передний регулировочный винт центральной (верхней) тяги
• Резьба: М22, левая
• Общая длина: 180 мм
• Диаметр отверстия проушины: 21 мм
• Исполнение: тип 2 для Xingtai 120
• Покрытие: желтое цинковое

Преимущества

• Длинная резьбовая часть дает большой ход регулировки — угол орудия выставляется точно, без подкладок и переделок.
• Проушина с отверстием 21 мм садится на штатный палец без люфта, поэтому верхнее звено не разбалтывается под нагрузкой.
• Шестигранная контргайка на резьбе фиксирует выставленную длину, и настройка не сбивается от вибрации на пахоте.
• Цинковое покрытие резьбы облегчает разборку соединения после сезона работы в грунте.

Как подобрать

Перед заказом снимите старый винт и проверьте три параметра: направление резьбы, ее диаметр и диаметр отверстия под палец. У минитракторов Xingtai встречаются разные исполнения центральной тяги, поэтому ориентируйтесь на реальные размеры своей навески, а не только на модель трактора. Если втулка тоже изношена — заметен люфт или сорванные нитки резьбы — меняйте пару целиком, иначе новый винт быстро разобьет посадку.

Установка и регулировка

Работу проще выполнять на опущенной навеске: выбейте палец, выкрутите старый винт из втулки, очистите резьбу втулки от земли и старой смазки, вкрутите новый на ту же глубину и наживите контргайку. Затем выставьте длину тяги под конкретное орудие — для плуга по горизонту рамы, для культиватора по равномерному заглублению лап — и затяните контргайку. Резьбу перед сборкой полезно смазать: следующая регулировка тогда не потребует ключа с удлинителем.

Такой винт стоит держать в запасе любому владельцу Xingtai 120, который пашет и культивирует: центральная тяга принимает на себя реактивные усилия орудия, и ее резьбовая часть изнашивается заметно быстрее самих кронштейнов навески.
