Редуктор КПП Mini у зборі для мотоблока та мототрактора

Редуктор у зборі для КПП Mini

Готовий трансмісійний вузол для мотоблочної та мототракторної техніки, побудованої на коробці передач Mini. Він приймає крутний момент від двигуна через привід зчеплення, знижує оберти й розводить тягу на два вихідні вали по бортах. Позиція йде зібраною: під час ремонту не доводиться поштучно добирати шестерні, вали, підшипники та кришки, а техніка повертається до роботи заміною вузла цілком, а не тривалим перебиранням зношеної коробки.

З чого складається конструкція

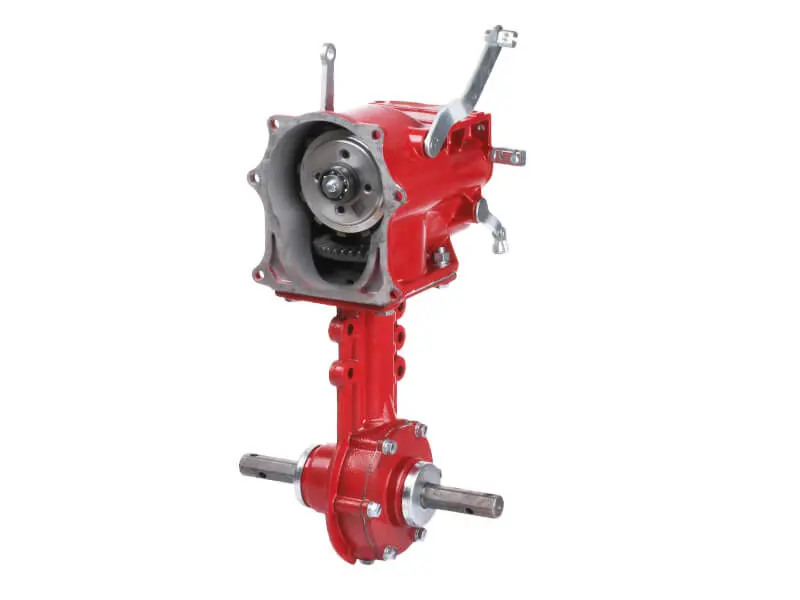

Верхня коробчаста частина відповідає за перемикання: назовні виведено важелі, якими обирають передачу та напрямок руху. Збоку верхнього корпусу відкрите посадкове вікно з валом, шестернею та опорним підшипником — через нього вузол стикується з приводом від двигуна. Верх і низ поєднує вертикальна колона, а внизу розташований корпус кінцевої передачі з двома вихідними валами, спрямованими в різні боки. Корпуси литі, кришки притягнуті болтами по фланцях, зовні нанесено захисне покриття.

Як підібрати під свою техніку

Заміну добирають за посадковими розмірами й типом коробки, яка стоїть на машині зараз. Перед покупкою варто зняти розміри зі старого вузла та звірити їх за ключовими точками:

• діаметр і профіль вихідних валів та їхній виліт — під ваші маточини або півосі;
• відстань між вихідними валами й загальна ширина нижнього корпусу — від неї залежить колія;
• посадкове вікно і фланець з боку приводу: діаметр, розташування та кількість кріпильних отворів;
• розташування й хід важелів перемикання — тяги та куліса мають потрапляти у штатні місця;
• точки кріплення на рамі: висота колони та майданчики під болти визначають, чи стане вузол без переробки.

Встановлення та обслуговування

Перед монтажем вузол ставлять на рівний майданчик, перевіряють вільне обертання вихідних валів рукою та чіткість фіксації важелів по положеннях. Під час встановлення важливо витримати співвісність приводу: перекіс швидко руйнує підшипники й ущільнення. Кріплення по фланцях затягують рівномірно, навхрест, щоб не повело кришки. Після складання заливають трансмісійну оливу до передбаченого конструкцією рівня й дають техніці попрацювати без навантаження, перевіряючи корпуси на патьоки та сторонній шум. У перші години роботи варто стежити за нагрівом корпусів і за потреби підтягнути кріплення.

Переваги

• Постачання у зібраному вигляді — ремонт зводиться до монтажу вузла, без пошуку окремих шестерень, валів і підшипників під конкретну коробку.
• Литі корпуси з болтовими кришками по фланцю — тримають навантаження від вихідних валів і водночас дають змогу розкрити вузол для обслуговування, не змінюючи корпус повністю.
• Два вихідні вали у протилежні боки — тяга одразу розводиться на обидва борти, окремий міст під колеса збирати не потрібно.
• Зовнішні важелі перемикання — передачі обирають з місця оператора, тяги під'єднуються до штатної куліси.
• Захисне покриття корпусів — метал менше страждає від вологи та бруду під час роботи в полі.

Такий вузол беруть, коли стара коробка шумить, вибиває передачу, жене оливу через ущільнення або вже має вироблення на валах і посадкових місцях. Комплектна заміна повертає техніці нормальну тягу та чітке перемикання, а старий вузол лишається донором справних кришок, важелів і кріплення.
