Корпус редуктора KRE 1100 AMG

Корпус редуктора KRE 1100 AMG призначений для заміни пошкодженого корпусу під час ремонту редуктора. Він утримує деталі передачі та їхні опори у потрібному взаємному положенні й закриває механізм від зовнішнього впливу. Від стану посадкових місць залежить робота валів і зачеплення шестерень. Якщо корпус деформований, встановлення нових підшипників саме по собі не усуне перекіс і пов'язане з ним зношування.

Будова та ознаки пошкодження

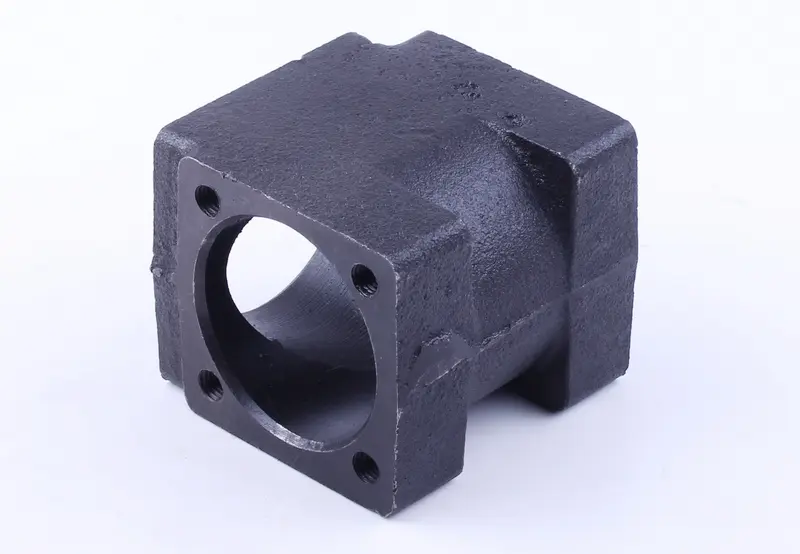

Деталь має об'ємну форму з виступами по краях. На одній зі сторін розташована плоска приєднувальна поверхня з великим круглим отвором і чотирма кріпильними отворами навколо нього. Для правильного складання мають збігатися не лише зовнішні обриси, а й положення кріплень, геометрія стиків та внутрішні посадки під деталі вашого редуктора.

Корпус замінюють через тріщини, відколи біля кріплень, пошкоджену різьбу, деформацію площин або зношення посадкових місць. Такі дефекти можуть виникати після ударів, перевантаження чи роботи з несправними опорами. Коли посадка перестає надійно утримувати опору, з'являється зайве переміщення вала, шум і нерівномірне навантаження на передачу. Сліди витікання біля стику спочатку варто відрізнити від несправності ущільнення: вони не завжди свідчать про пошкодження самого корпусу.

Підбір до вашого редуктора

Починайте звіряння з позначення KRE 1100, а потім порівняйте знятий корпус із заміною. Перевірте розташування приєднувальних площин, кількість кріпильних отворів, відстані між їхніми центрами, розміри центрального отвору та загальну форму деталі. Окремо звірте діаметри й глибину внутрішніх посадок, місця встановлення опор та ущільнень. Зовнішня подібність без перевірки цих ділянок не забезпечує правильного поєднання деталей.

Огляньте складники, які плануєте переставити. Підшипники з відчутним люфтом або заїданням, пошкоджені ущільнення та кріплення зі зірваною різьбою не варто залишати без уваги. Перевірте прилеглу кришку, її площину стику й доступні поверхні валів. Дефекти сусідніх деталей можуть завадити щільному складанню або знову спричинити несправність після ремонту.

На що зважати під час заміни

Перед розбиранням від'єднайте привід і очистьте редуктор зовні, щоб бруд не потрапив усередину. Зафіксуйте порядок розміщення кришок, кріплень, прокладок і регулювальних деталей, якщо вони є в конструкції. Виймайте вали та опори відповідним інструментом, не використовуйте тонкі краї корпусу як опору для важеля. Залишки старого ущільнення знімайте так, щоб не подряпати поверхні стику.

Встановлюйте опори без перекосу. Під час запресовування підшипника зусилля прикладають до того кільця, яке входить у посадку з натягом. Тип ущільнення, мастило, його кількість і момент затягування кріплень мають відповідати документації конкретного редуктора. Якщо частини не стикуються вільно, з'ясуйте причину, а не притягуйте їх болтами із зусиллям: так можна пошкодити корпус або затиснути механізм.

Після складання перевірте плавність обертання до ввімкнення приводу. Під час короткої перевірки роботи стежте за сторонніми звуками та нагріванням, а після зупинки огляньте стики й кріплення. Невідповідні посадки та перекіс змінюють положення валів, перевантажують опори й прискорюють зношення передачі, тому точність підбору тут важливіша за сам збіг форми.
