Інверторна плата для бензогенератора 4.5 кВт/4.8 кВт на алюмінієвому радіаторі

Інверторна плата для бензогенератора 4.5 кВт/4.8 кВт

Силовий електронний модуль визначає, якою напругою інверторна електростанція живить підключену техніку. Він приймає змінну напругу з обмоток альтернатора, перетворює її та формує на виході стабільну синусоїду, що не залежить від поточних обертів двигуна. Саме цю плату замінюють, коли мотор запускається і впевнено тримає оберти, а на розетках напруги немає або вона стрибає та вимикається захистом.

Конструкція модуля

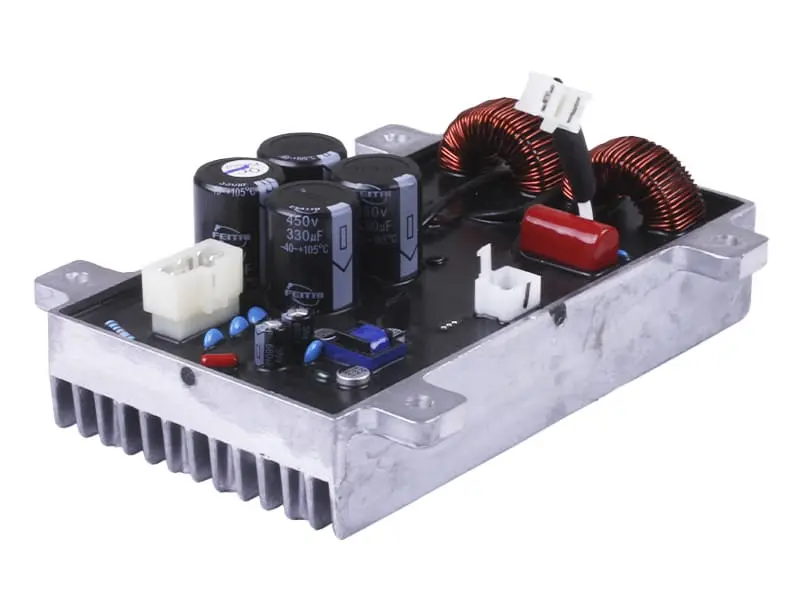

Друковану плату зібрано на масивній алюмінієвій основі з оребренням: вона водночас є несучою рамою та радіатором, який відводить тепло від силових компонентів. По кутах основи розміщені вушка з отворами під кріплення, тож модуль стає на штатне місце в рамі генератора. Силову частину утворюють чотири високовольтні електролітичні конденсатори 450 В 330 мкФ з робочим діапазоном температур −40…+105 °C, дві тороїдальні котушки з мідною обмоткою та плівковий конденсатор вихідного фільтра. Підключення виконано роз'ємами з ключами в білих корпусах — під джгут від альтернатора, панель керування та вихідну частину.

Як плата працює в генераторі

Змінна напруга змінної частоти з альтернатора спершу випрямляється, далі накопичується на батареї конденсаторів, а транзисторний міст під керуванням ШІМ знову збирає з неї синусоїду 50 Гц. Завдяки цьому двигун може скидати оберти за малого навантаження: частота і напруга на виході лишаються в нормі, а витрата пального та рівень шуму зменшуються. Від стану модуля прямо залежить форма напруги, тому справна плата важлива для живлення холодильників, насосних станцій, газових котлів та іншої техніки з чутливою електронікою.

Переваги

• Алюмінієва оребрена основа приймає тепло від силових компонентів — модуль спокійніше витримує тривалу роботу під високим навантаженням.
• Конденсатори з робочим діапазоном −40…+105 °C зберігають параметри і під час холодного пуску взимку, і за сильно прогрітого корпусу влітку.
• Тороїдальні дроселі з мідною обмоткою та плівковий конденсатор згладжують вихідний сигнал і зменшують перешкоди для підключеної електроніки.
• Роз'ємні з'єднання дозволяють виконати встановлення без паяння та перероблення джгута — ремонт займає менше часу.

Як підібрати та встановити

Орієнтуйтеся на клас потужності електростанції: модуль розрахований на інверторні генератори 4.5/4.8 кВт. Зніміть стару плату й порівняйте габарити основи, відстань між кріпильними отворами, кількість і тип роз'ємів, а також число контактів у кожному з них. Перевірте, чи штатні джгути дістають без натягу і чи залишається довкола оребрення вільний простір для потоку повітря. Встановлюйте модуль на очищене посадкове місце, рівномірно затягуйте кріплення, щоб не деформувати плату, і вставляйте роз'єми до клацання фіксатора.

Ресурс інверторної електроніки скорочують перевантаження, зупинка двигуна під навантаженням, волога та забиті пилом канали охолодження. Якщо генератор працює як резервне джерело живлення, під час заміни плати варто продути корпус, оглянути проводку й контакти роз'ємів, а надалі розподіляти навантаження так, щоб сумарна потужність споживачів лишалася в межах номіналу електростанції.
