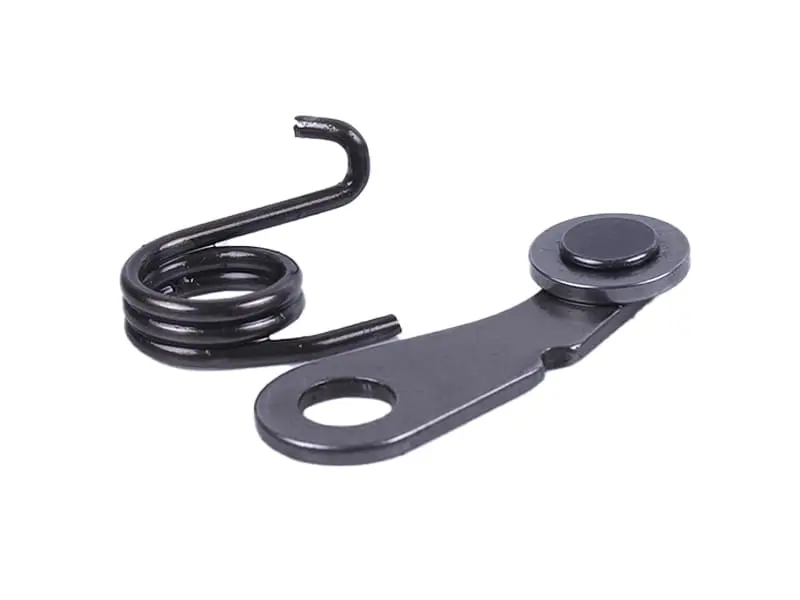

Фіксатор перемикання передач із пружиною 4T CB250 (171FMM)

Фіксатор перемикання передач 4T CB250 (171FMM)

Стопорний важіль із роликом та витою пружиною відповідає за точну фіксацію барабана перемикання в кожному положенні коробки передач чотиритактного двигуна CB250 у виконанні 171FMM. Саме ця деталь змушує барабан зупинятися рівно там, де вилки повністю вводять шестерні в зачеплення, а не завмирати десь між передачами.

Як деталь працює в коробці

Ролик на кінці важеля постійно притиснутий пружиною до зірочки-копіра барабана перемикання. Коли мотоцикліст натискає на лапку, барабан провертається на частину оберту: ролик перекочується через виступ копіра й сідає в наступну западину. Це перекочування доводить барабан до потрібного кута й утримує його там до наступного перемикання. Окрема западина профілю відповідає за нейтраль, тому під час переходу з першої на другу передача не проскакує повз положення N, а фіксується чітко.

Позиція складається зі штампованого сталевого важеля з посадковим отвором під вісь та пружини кручення з двома загнутими кінцями. Важіль і пружина працюють тільки в парі: сталь приймає ударне навантаження від перекочування по профілю, а пружина створює постійне зусилля притиску ролика.

Переваги

• Ролик на кінці важеля котиться по профілю копіра, а не ковзає по ньому: зусилля на лапці залишається легким, а зірочка барабана зношується помітно повільніше.
• Пружина йде разом із важелем, тому притиск відновлюється повністю — просіла стара пружина не зведе нанівець встановлення нового важеля.
• Сталевий штампований важіль тримає ударні навантаження під час жорстких швидких перемикань, коли ролик перескакує через виступи копіра під тягою.

Коли час міняти

• передачі вмикаються не до кінця або самочинно вибиваються під навантаженням;
• лапка стала «ватною», зник чіткий клацальний хід у момент увімкнення;
• мотоцикл перестав упевнено знаходити нейтраль або, навпаки, постійно потрапляє в неї замість другої передачі;
• під час розбирання двигуна виявлено тріснуту чи втомлену пружину;
• на ролику помітне вироблення, він підклинює і не обертається вільно;
• розбите посадкове отвір важеля під вісь, з’явився відчутний люфт.

Тріснута пружина — одна з найчастіших причин, через які коробка зовні справного мотоцикла починає плутати передачі. Своєчасна заміна цієї пари коштує незрівнянно менше, ніж ремонт вилок і шестерень, які швидко розбиваються від неповного увімкнення.

Підбір і встановлення

Підбирайте деталь за родиною двигуна: позиція розрахована на чотиритактні силові агрегати CB250 з позначенням 171FMM. Перед встановленням порівняйте знятий важіль із новим за довжиною, діаметром посадкового отвору, діаметром і шириною ролика, а пружину — за кількістю витків і довжиною загнутих кінців. У китайських 250-кубових моторів трапляються важелі, схожі зовні, але відмінні за геометрією, і така перевірка виключає помилку.

Доступ до механізму відкривається з боку бічної кришки картера. Під час складання простежте, щоб кінці пружини стали на свої упори — один у прилив картера, інший у тіло важеля, — і щоб ролик вільно котився по профілю без заїдань. Вісь важеля затягуйте так, аби він гойдався м’яко, без осьового люфту й без закушування. Після цього проверніть барабан рукою та переконайтеся, що всі позиції, включно з нейтраллю, фіксуються однаково чітко.

Такий важіль із пружиною логічно ставити одразу, якщо двигун уже розкритий заради зчеплення, заміни шестерень або ревізії коробки: вузол дрібний, але саме він визначає, чи буде перемикання чітким. Багато майстерень тримають позицію в запасі як витратну при капітальному ремонті моторів CB250, адже зношений фіксатор швидко повертає старі симптоми навіть після перебирання трансмісії.
