Плита кріплення гідронасоса на мототрактор під 3 болти, чавунна 192х158 мм

Плита кріплення гідронасоса на мототрактор (під 3 болти)

Перехідний чавунний кронштейн установлюють між картером коробки передач мототрактора та шестерним гідронасосом навісної системи. Він дає насосу жорстку опору й точне положення відносно привідного вала, а картер отримує оброблену посадочну площину. Без цієї деталі насос штатно не закріпити: на мототракторах із водяним охолодженням привід гідравліки виведено саме на бічну стінку коробки, і насос сідає на місце лише через перехідну відливку.

Відливка суцільна, із ребром жорсткості по задній площині та двома обробленими розточками, рознесеними по висоті. Верхня площадка з круглим фланцем приймає корпус насоса й фіксує його трьома болтами, нижня частина прилягає до коробки та притягується чотирма кутовими отворами. Ступінчастий профіль прибирає перекіс вала, через який швидко здають сальник і підшипники насоса та з'являється підтікання по стику.

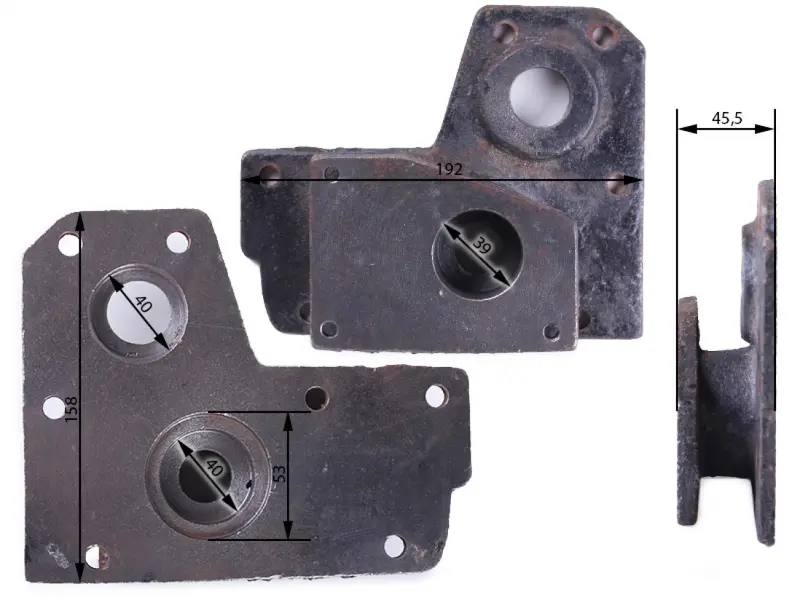

Основні розміри

• Габарит за довжиною — 192 мм.
• Габарит за висотою — 158 мм.
• Товщина з виступною частиною — 45,5 мм.
• Розточка на посадочній площадці насоса — 40 мм.
• Друга розточка — 39 мм.
• Відстань між осями розточок — 53 мм.
• Посадка насоса — фланець під три болти.
• Кріплення до коробки — чотири кутові отвори.

Переваги

• Суцільна чавунна відливка з ребром жорсткості не деформується під час затягування болтів і під пульсацією насоса, тому стик довше тримає оливу.
• Дві оброблені розточки задають співвісність приводу й знімають перекіс, який прискорює знос сальника та підшипників насоса.
• Рознесення посадочних площадок по висоті дає змогу поставити насос на штатне місце без підкладок і доопрацювання картера.

Як підібрати

Почніть із фланця насоса: болтів має бути три, а не чотири, далі звірте розболтування та діаметр центрувального пояска. Потім перевірте бік коробки — розташування чотирьох кріпильних отворів і діаметр отвору під привідний вал. Найшвидший спосіб перевірки: прикласти зняту деталь до нової. Збігтися мають обидві розточки, міжосьова відстань 53 мм і загальна висота, інакше шестірня приводу не увійде в зачеплення. Окремо виміряйте товщину: інший розмір по цій площині змінює виліт вала.

Встановлення та заміна

Заміна потрібна за тріщин у відливці, зірваних чи розбитих різьб, а також за вироблення розточок, після якого насос стоїть із люфтом і тече по стику. Перед складанням зніміть стару прокладку й герметик з обох площин, приберіть задирки, пройдіть різьбові отвори мітчиком. Плиту наживляють усіма болтами й затягують рівномірно навхрест, і лише після цього кріплять насос. Привід обов'язково провертають рукою — вал має йти без закушування. Після першого запуску дайте гідравліці попрацювати без навантаження, потім перевірте стик на течу й рівень оливи в коробці.

Деталь беруть і для повноцінного ремонту гідравліки, і для встановлення навісної системи на мототрактор з нуля, коли штатного кронштейна під насос немає взагалі. Чавун тримає вібрацію та знакозмінне навантаження від насоса, а оброблені площини й розточки дозволяють зібрати вузол без підгонки по місцю.
