Плита крепления гидронасоса на мототрактор под 3 болта, чугунная 192х158 мм

Плита крепления гидронасоса на мототрактор (под 3 болта)

Переходный чугунный кронштейн ставится между картером коробки передач мототрактора и шестеренным гидронасосом навесной системы. Через него насос получает жесткую опору и точное положение относительно приводного вала, а картер закрывается обработанной посадочной плоскостью. Без такой плиты насос закрепить штатно нельзя: на мототракторах с водяным охлаждением привод гидравлики выведен именно на боковую стенку коробки, и посадка насоса выполняется только через переходную отливку.

Отливка цельная, с ребром жесткости по задней плоскости и двумя обработанными расточками, разнесенными по высоте. Верхняя площадка с круглым фланцем принимает корпус насоса и фиксирует его тремя болтами, нижняя часть прилегает к коробке и притягивается четырьмя угловыми отверстиями. Ступенчатый профиль убирает перекос вала, из-за которого быстро сдают сальник и подшипники насоса, а также подтекает стык.

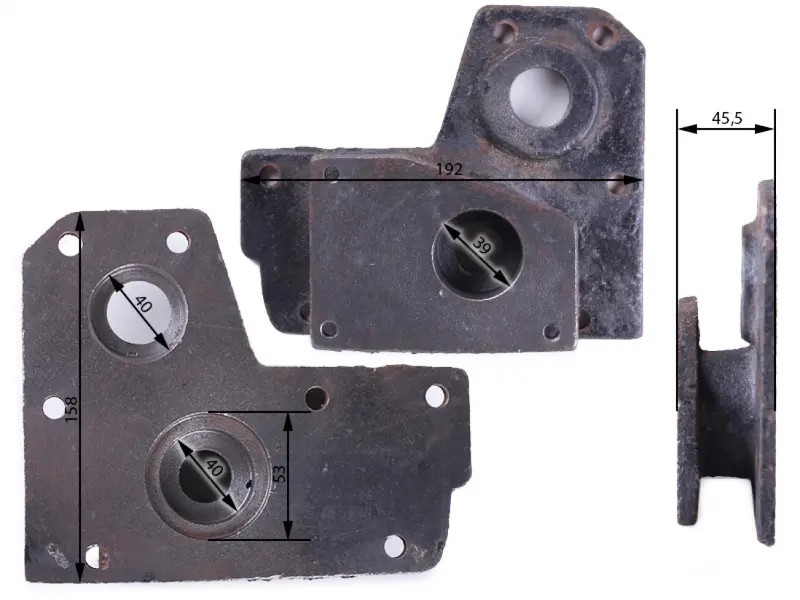

Основные размеры

• Габарит по длине — 192 мм.
• Габарит по высоте — 158 мм.
• Толщина с выступающей частью — 45,5 мм.
• Расточка на посадочной площадке насоса — 40 мм.
• Вторая расточка — 39 мм.
• Расстояние между осями расточек — 53 мм.
• Посадка насоса — фланец под три болта.
• Крепление к коробке — четыре угловых отверстия.

Преимущества

• Цельная чугунная отливка с ребром жесткости не деформируется при затяжке болтов и под пульсацией насоса, поэтому стык дольше держит масло.
• Две обработанные расточки задают соосность привода и снимают перекос, который ускоряет износ сальника и подшипников насоса.
• Разнос посадочных площадок по высоте позволяет поставить насос на штатное место без подкладок и доработки картера.

Как подобрать

Начните с фланца насоса: считайте болты — их должно быть три, а не четыре, затем сверьте разболтовку и диаметр центрирующего пояска. Дальше проверьте сторону коробки: расположение четырех крепежных отверстий и диаметр отверстия под приводной вал. Самый быстрый способ — приложить снятую деталь к новой: должны совпасть обе расточки, межосевое расстояние 53 мм и общая высота, иначе шестерня привода не войдет в зацепление. Отдельно измерьте толщину: при другом размере по этой плоскости изменится вылет вала.

Установка и замена

Замена нужна при трещинах отливки, сорванных или разбитых резьбах, выработке расточек, после которой насос стоит с люфтом и течет по стыку. Перед сборкой снимите старую прокладку и герметик с обеих плоскостей, уберите заусенцы, проверьте резьбовые отверстия метчиком. Плиту наживляют всеми болтами и затягивают равномерно крест-накрест, только после этого крепят насос. Привод обязательно проворачивают рукой — вал должен идти без закусывания. После первого пуска дайте гидравлике поработать без нагрузки, затем проконтролируйте стык на течь и уровень масла в коробке.

Позиция востребована и при полноценном ремонте гидравлики, и при установке навесной системы на мототрактор с нуля, когда штатного кронштейна под насос просто нет. Чугун держит вибрацию и знакопеременную нагрузку от насоса, а обработанные плоскости и расточки позволяют собрать узел без подгонки по месту.
