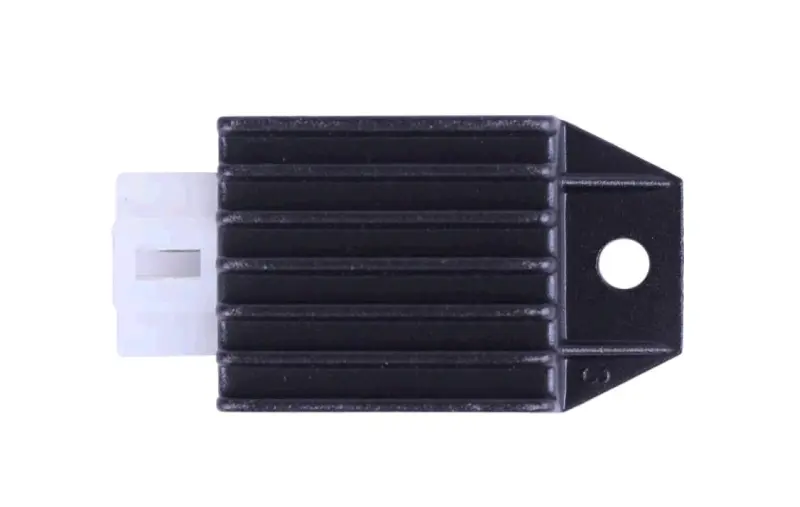

Реле зарядки Delta AMG-6, реле-регулятор напруги 12 В для мопеда

Реле зарядки Delta AMG-6

Рівне світло фари, впевнений запуск і акумулятор, який тримає заряд тижнями, залежать від невеликого блока — регулятора напруги. Він приймає змінний струм від генератора мопеда, випрямляє його на постійний і утримує бортову напругу в робочому коридорі близько 14 вольт, зрізаючи все, що вище. Позиція призначена для мопедів родини Delta та близьких за конструкцією моделей із 12-вольтовим електрообладнанням.

Що відбувається всередині

Конструкція поєднує випрямний міст і схему обмеження. На малих обертах увесь струм генератора йде на акумулятор і споживачів, а щойно двигун розкручується і напруга підходить до порогу, схема скидає надлишок та не дає їй зрости далі. Саме тому лампи не перегорають під час перегазовки, а батарея не википає від постійного перезаряду. Тепло, що виділяється під час скидання надлишків, забирає корпус із поздовжніми ребрами: площа охолодження збільшена, тому блок спокійно витримує тривалі поїздки. Лите монтажне вушко з отвором під болт фіксує реле на рамі або кронштейні й водночас забезпечує щільний контакт корпусу з масою.

Коли регулятор час міняти

Ознаки впізнавані. Акумулятор сідає за два-три дні стоянки, хоча сам по собі справний. Фара тьмяніє на холостих і різко спалахує, коли додаєш газу. Лампи стопа і поворотів перегорають одна за одною. Корпус батареї здувається, а електроліт іде. Це дві сторони однієї несправності: заряд або не доходить, або не обмежується. Проста перевірка перед купівлею — виміряти напругу на клемах акумулятора на заведеному двигуні. Якщо вона майже не зростає щодо напруги спокою або, навпаки, іде за 15 вольт, регулятор зі своїм завданням не справляється.

Як підібрати та встановити

Головний орієнтир під час підбору — роз'єм і схема підключення. Зніміть стару деталь і порівняйте колодку: кількість контактів, їх розташування, форму фішки та положення засувки. За повного збігу реле стає на місце без переробки проводки. Далі звірте посадку: відстань від корпусу до кріпильного вушка й діаметр отвору мають дозволяти використати штатний болт. Перед встановленням зачистіть майданчик кріплення та клеми до чистого металу — окислена маса дає рівно ті самі ознаки, що й несправний регулятор, і часто саме вона виявляється справжньою причиною. Місце монтажу обирайте відкрите, з обдувом набігаючим потоком: закритий пластиком блок гріється сильніше й служить помітно менше.

• Ребристий корпус відводить тепло від силової частини та знижує ризик відмови після тривалої їзди на високих обертах.
• Випрямлення та обмеження напруги виконує один блок — окремий діодний міст у схему додавати не потрібно.
• Кріпильне вушко під болт дає жорстку фіксацію без вібрації та надійне з'єднання корпусу з масою.
• Підключення через колодку із засувкою обходиться без паяння та скруток, а під час обслуговування реле знімається за хвилину.

Характеристики

• Тип: реле-регулятор напруги (реле зарядки)
• Бортова мережа: 12 В
• Застосування: мопеди Delta та близькі за електрикою моделі
• Корпус: литий, із поздовжнім оребренням
• Кріплення: одне вушко під болт
• Підключення: колодка роз'єму із засувкою

Регулятор напруги належить до деталей, які дешевше тримати в запасі, ніж потім міняти акумулятор і лампи після його відмови. Якщо мопед у щоденній експлуатації, а зарядна напруга вже гуляє, заміна блока повертає електриці передбачувану поведінку і знімає питання з батареєю, що постійно сідає.
