Форсунка паливна в зборі для дизельного двигуна 188D

Форсунка в зборі для дизельного двигуна 188D

На дизельних моторах 188D — одноциліндрових, чотиритактних, з повітряним охолодженням, об'ємом 456 см³ і потужністю 11 к.с. — саме ця деталь паливної апаратури відповідає за точне подання солярки в камеру згоряння. Такі двигуни встановлюють на важкі мотоблоки, дизельні генератори, мотопомпи та іншу силову техніку, тож запасна форсунка потрібна і власникам мототехніки, і тим, хто обслуговує автономне живлення. Позиція надходить повністю зібраною: корпус, розпилювач із голкою, пружина та регулювальна частина вже припасовані між собою, тому паливну систему відновлюють цілим вузлом, без перебирання старої форсунки та підбору окремого розпилювача.

Конструкція

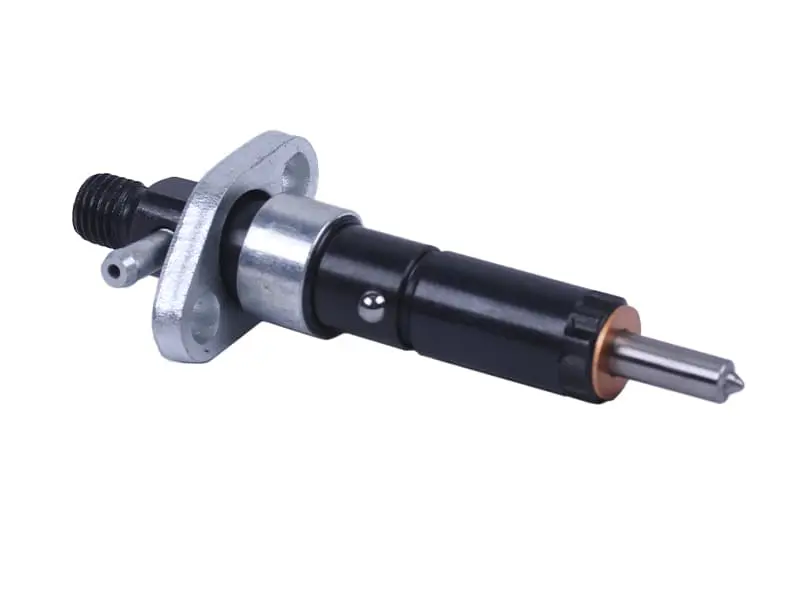

Сталевий корпус закінчується розпилювачем із тонким соплом, на яке надіта мідна ущільнювальна шайба — вона обтискається по посадковому гнізді в головці циліндра й не дає гарячим газам прориватися назовні. Притискний фланець із двома вушками тримає деталь на шпильках із гайками, зверху розташований різьбовий штуцер М12 під трубку високого тиску від паливного насоса, а збоку виведено штуцер зворотного зливу: через нього надлишок палива, що просочився вздовж голки, повертається в бак. Голка піднімається лише тоді, коли тиск від насоса долає зусилля пружини, і паливо виходить дрібним факелом. Від якості розпилу безпосередньо залежать легкий пуск на холодну, рівні оберти під навантаженням, витрата солярки та чистота вихлопу.

Характеристики

• Застосування: дизельні двигуни 188D (456 см³, 11 к.с.)
• Загальна довжина: близько 115 мм
• Діаметри ступенів корпусу: 7 / 17 / 21 мм
• Приєднувальна різьба паливного штуцера: М12
• Маса: близько 183 г
• Виконання: форсунка в зборі з розпилювачем і притискним фланцем

Як підібрати

Зніміть стару деталь і покладіть поруч із новою: мають збігтися загальна довжина, діаметр посадкової частини, виліт розпилювача за площину фланця, форма й товщина самого фланця, міжцентрова відстань кріпильних отворів та різьба штуцера подання палива. Форсунки сусідніх китайських дизелів — 178F, 186F, 190N — зовні дуже схожі, проте відрізняються довжиною носика й посадкою, тому орієнтуйтеся на модель двигуна, вибиту на блоці або зазначену в паспорті техніки, а не на загальну схожість форми. Якщо корпус старої форсунки цілий, а зношене лише сопло, іноді достатньо замінити розпилювач; коли підтікає голка, розбите гніздо або зірвана різьба штуцера — вузол міняють повністю.

Коли час міняти

Дизель починає диміти чорним або сизим, жорстко стукає, троїть і втрачає тягу, важко запускається на холодну, зростає витрата палива, а на носику розпилювача після зупинки висить крапля солярки — це типові ознаки закоксованого чи зношеного розпилювача та просілої пружини. Тривала робота з поганим розпилом змиває оливну плівку зі стінок циліндра, перегріває поршень і розбиває шатунний вкладиш, тому зволікати із заміною на техніці, яка оре або тримає навантаження годинами, не варто.

Встановлення

Перед монтажем очистіть посадкове гніздо в головці від нагару й обов'язково поставте нову мідну шайбу — стара, обтиснута та без пружності, майже завжди дає прорив газів. Гайки фланця затягуйте рівномірно, навхрест і без перекосу, інакше корпус затисне й голка почне підвисати. Після під'єднання трубки високого тиску прокачайте систему та стравіть повітря: послабте накидну гайку біля форсунки, прокрутіть двигун до появи палива без бульбашок, потім затягніть з'єднання. Перед першим пуском перевірте, що шланг зворотного зливу надітий на бічний штуцер і зафіксований хомутом.

Справна форсунка повертає мотору рівний холостий хід, упевнений запуск і передбачувану витрату палива, а запасна деталь у майстерні дає змогу не зупиняти роботу в розпал сезону. Для двигунів 188D на мотоблоках і дизельних генераторах це одна з тих позицій, яку досвідчені власники тримають у скриньці з інструментом заздалегідь.
