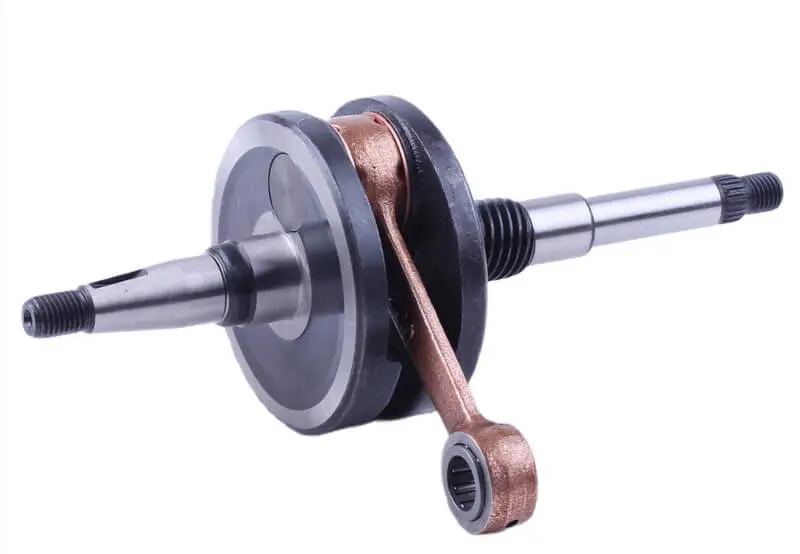

Колінвал для скутера Honda Dio AF18 у зборі з шатуном

Колінвал Honda Dio AF18

Колінчастий вал у зборі для двотактного двигуна AF18E скутерів Honda Dio 50 см³ приймає навантаження від поршня через шатун і перетворює зворотно-поступальний рух на обертання, з якого крутний момент іде на варіатор. Цей самий вал розкручує ротор генератора та формує продувку кривошипної камери, тож від його стану напряму залежать тяга, легкість запуску й рівні оберти холостого ходу.

Конструкція

Деталь постачається зібраною: дві повнодискові щоки, запресований кривошипний палець, шатун та голчастий сепаратор у нижній головці. Для двотактного мотора, де мастило надходить разом із паливною сумішшю, така схема залишається найживучішою — ролики сепаратора тримають ударне навантаження від поршня на високих обертах і переносять короткочасне збіднення мастила. Цапфи відшліфовані під корінні підшипники та робочі кромки сальників, кінці вала мають різьблення під гайки, а шліцьові ділянки розраховані на посадку ротора генератора з боку магнето та щоки варіатора з боку трансмісії.

Коли міняють колінвал

Приводом для заміни зазвичай стає не одна поломка, а набір симптомів:

• глухий стукіт у нижній частині картера, що посилюється під час скидання газу;
• помітний люфт шатуна вбік і вгору-вниз, коли похитати його рукою;
• підсмоктування повітря та плаваючі оберти через вироблення шийок під сальники;
• биття вала після клину поршня або обриву шатуна;
• розбиті посадкові місця корінних підшипників і постійне збивання налаштувань карбюратора.

Як підібрати під свій мотор

Двигуни родини Honda Dio випускали з валами двох виконань — тонким і товстим, і за індексом рами це визначається не завжди: мотори переставляли між скутерами, а частина техніки вже пройшла через ремонт. Перед замовленням зніміть кришку варіатора, проміряйте різьбовий кінець вала й подивіться, яка гайка затягує варіатор. Виконання нового вала має збігатися з тим, що стоїть у картері, інакше не зійдуться ані корінні підшипники, ані посадка варіатора. Окремо оцініть стан половин картера: якщо посадкові місця під підшипники розбиті, навіть новий вал довго не відходить.

Встановлення та перші кілометри

Вал міняють зі зняттям і розбиранням двигуна, тому логічно одразу оновити весь супутній набір: корінні підшипники 20×52×12, сальники колінвала, прокладки картера та поршневу групу, якщо вона вже на межі. Половини картера стягують лише знімачем та оправками, без ударів по щоках, — інакше порушується осьовий зазор і з'являється биття. Після складання перевірте вільне обертання вала рукою, виставте запалювання за мітками та дайте мотору спокійне обкатування на трохи збагаченій суміші: припрацювання роликів нижньої головки шатуна потребує помірних обертів.

Такий вал беруть і під звичайний ремонт втомленого Dio, і під складання мотора з нуля з розрізнених деталей. Якщо двигун уже розібраний, заміна вала на цьому етапі рятує від повторного розкриття картера через сезон, тож ставити його одразу разом із підшипниками та сальниками практичніше, ніж намагатися повернути до ладу зношений.
