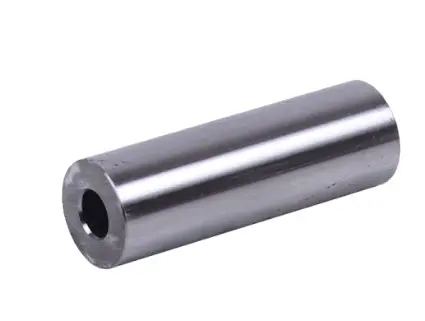

Палець поршня мотоблока для дизельного двигуна 192D

Палець поршня мотоблока для двигуна 192D

Сталева циліндрична деталь із порожнистим внутрішнім каналом з'єднує поршень із верхньою головкою шатуна й передає зусилля згоряння на кривошипно-шатунний механізм. В одноциліндрових дизелях повітряного охолодження серії 192D, якими комплектують важкі мотоблоки та мототрактори потужністю близько 12 к. с., ця деталь приймає ударне навантаження на кожному такті, тому від її стану безпосередньо залежить ресурс усієї поршневої групи та рівна робота мотора під плугом чи фрезою.

Конструкція та умови роботи

Зовнішня поверхня шліфована й загартована: вона утворює пару ковзання з бобишками поршня та втулкою верхньої головки шатуна й має зберігати геометрію за високих температур і тиску, характерних для дизельного циклу. Порожнина всередині зменшує масу зворотно-поступальних частин, а отже знижує інерційні навантаження на колінчастий вал і вкладиші на підвищених обертах. Від осьового зміщення деталь утримують стопорні кільця, встановлені в канавках бобишок поршня, — без них торець почав би зачіпати дзеркало циліндра і швидко зруйнував би гільзу.

Коли деталь замінюють

Характерні ознаки зносу — металевий стукіт у верхній частині двигуна на прогрітому моторі, що посилюється під навантаженням, відчутний люфт під час похитування поршня на шатуні, задири, сліди перегріву та овальне вироблення на робочій поверхні. Заміну виконують під час капітального ремонту разом із поршнем і кільцями, після масляного голодування чи перегріву, при розточуванні циліндра під ремонтний розмір, а також якщо під час перебирання виявлено знос втулки шатуна. Окрема позиція зручна й тоді, коли поршень ще придатний, а стопорні кільця під час розбирання були пошкоджені.

Як підібрати

• Звірте зовнішній діаметр і довжину зі знятою деталлю: посадка в бобишках поршня та у втулці шатуна має збігатися з точністю до сотих часток міліметра.
• Перевірте, що нова деталь заходить у трохи прогрітий поршень плавним зусиллям руки, без відчутного хитання й без забивання молотком.
• Огляньте канавки під стопорні кільця: розбиті або сколоті канавки означають, що поршень теж підлягає заміні.
• Орієнтуйтеся на конкретну серію двигуна 192D — у моторів інших серій і потужностей розмірність пальця та втулки шатуна відрізняється.

Встановлення

Перед складанням посадкові місця промивають, продувають і змащують чистою моторною оливою; суха установка майже завжди закінчується задиром у перші хвилини роботи. Поршень із шатуном з'єднують на злегка прогрітому поршні, дотримуючись позначки напрямку поршня відносно маховика. Стопорні кільця ставлять лише нові, розвертаючи замок убік від вирізу бобишки, і переконуються, що кільце сіло в канавку по всьому колу. Після складання колінчастий вал прокручують вручну на кілька обертів: хід має бути плавним, без закусувань і сторонніх звуків.

Така деталь знадобиться і під час планового перебирання двигуна мотоблока перед сезоном, і для аварійного ремонту після стукоту. Розумно брати її разом із комплектом стопорних кілець та кільцями поршня, щоб зібрати мотор за один захід і не розбирати його повторно через дрібницю.
