Патрубок карбюратора (впускний колектор) 4T CB/CG 125/150 AMG-3

Патрубок карбюратора (впускний колектор) 4T CB/CG 125/150 AMG-3 з'єднує карбюратор із впуском двигуна та проводить підготовлену паливно-повітряну суміш. Позначення 4T означає чотиритактний двигун. Щільність цього з'єднання впливає на склад суміші: через негерметичний стик до впуску потрапляє зайве повітря, яке не враховане налаштуванням карбюратора.

Будова патрубка

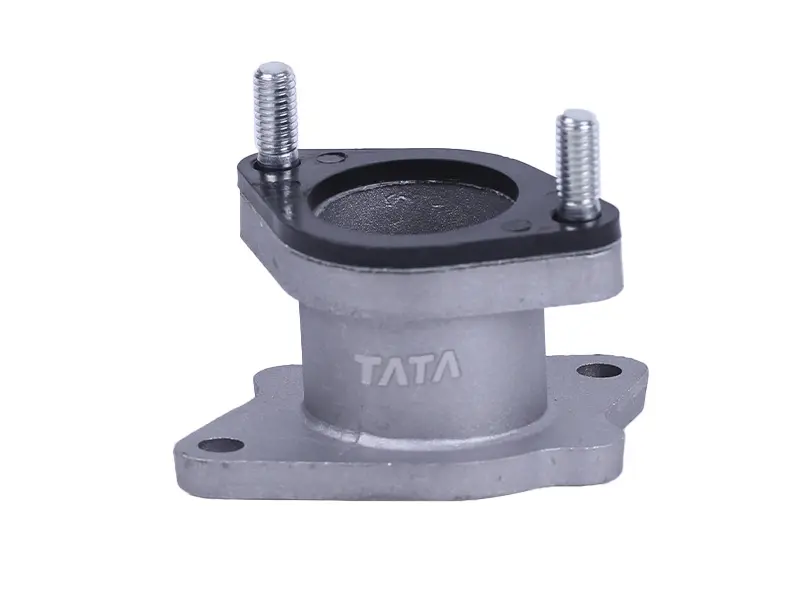

Корпус має наскрізний канал і два кріпильні фланці. З одного боку встановлено дві різьбові шпильки та чорну накладку навколо отвору, з іншого є два отвори для кріплення. На корпус нанесено напис TATA. Форма патрубка визначає положення карбюратора біля двигуна, тому для підбору потрібен збіг не лише отворів, а й висоти корпусу, напрямку каналу та розташування посадочних площин.

Ознаки пошкодження

Патрубок змінюють через тріщини, деформовані фланці, пошкодження ущільнювальних поверхонь або зірвану різьбу шпильок. Нещільне з'єднання може спричиняти нестійкі оберти холостого ходу, їх повільне зниження після відпускання газу та складний запуск. За самими симптомами визначити винну деталь неможливо: спершу перевіряють стики й ущільнення. Якщо корпус цілий, а повітря проходить через зношене ущільнення, достатньо усунути причину негерметичності без заміни справного патрубка.

Як перевірити відповідність

Порівняйте зі знятою деталлю контури фланців, відстані між центрами кріпильних отворів, діаметр каналу та загальну висоту. Звірте різьбу й довжину виступання шпильок, взаємне положення обох фланців. Інша геометрія може змістити карбюратор, навіть якщо кріплення збігаються. Через це виникають труднощі з приєднанням до повітряного фільтра або бракує місця поруч із двигуном. Позначення AMG-3 враховуйте під час порівняння, а остаточну відповідність перевіряйте за посадочними розмірами.

Огляньте місця прилягання ущільнень і зіставте їхню форму. Ущільнення не повинне заходити в прохідний канал чи залишати відкриту ділянку стику. Перевірте доступ до гайок і болтів, вільне розміщення карбюратора, троса газу та шлангів після складання. Кріпильні отвори мають збігатися без примусового стягування: спроба притягнути невідповідний фланець створює перекіс і заважає герметичному з'єднанню.

Заміна та перевірка

Знімайте патрубок на охололому двигуні. Очистьте ділянку навколо стиків, перекрийте подачу пального та забезпечте доступ до кріплень. Під час від'єднання підтримуйте карбюратор, не залишайте його висіти на тросі чи шлангах. Відкритий впуск захистіть від потрапляння бруду. З посадочних площин обережно приберіть залишки старого ущільнення, не дряпаючи поверхні; перевірте також стан кріплень і площин, до яких прилягають фланці.

Пошкоджені або деформовані ущільнення замініть. Спочатку наживіть кріплення та перевірте рівність прилягання, після чого затягуйте його поступово й рівномірно. Зусилля затягування беріть із керівництва двигуна: надмірне зусилля може пошкодити різьбу або фланець. Після складання переконайтеся, що газ вільно повертається, шланги не натягнуті, а стики герметичні. Помилка підбору чи перекіс під час монтажу можуть спричинити підсмоктування повітря та збіднення суміші. Налаштовувати карбюратор для компенсації такого дефекту недоцільно — спершу відновлюють щільність впуску.
