Проводка двигуна мотоблока 178F/186F (6/9 к.с.) AMG-3

Проводка двигуна мотоблока 178F/186F (6/9 к.с.) AMG-3 — джгут проводів для підключення електрообладнання двигуна. Її встановлюють замість проводки з перетертою ізоляцією, пошкодженими контактами або численними ремонтними з’єднаннями. Щоб деталь підійшла, потрібно звірити не лише позначення двигуна, а й роз’єми, окремі виводи та розташування відгалужень на знятому джгуті.

Як влаштована проводка

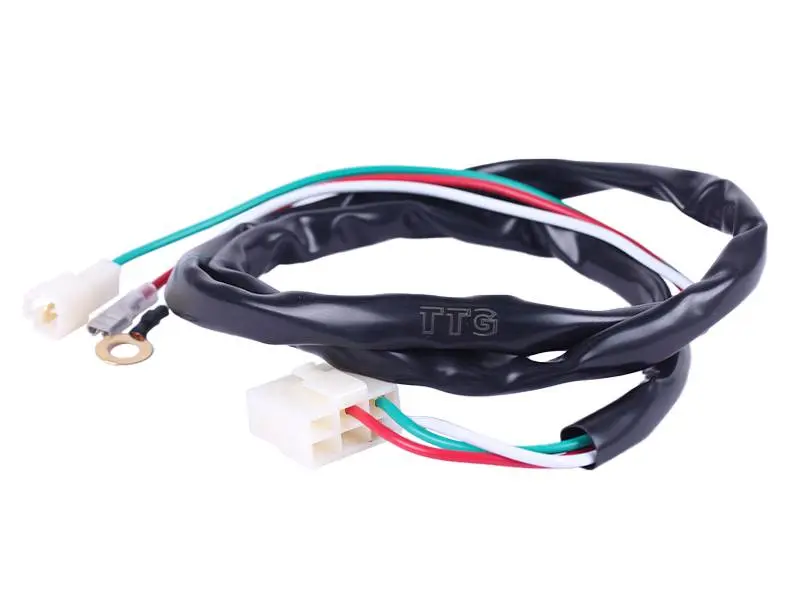

Проводи об’єднані спільною чорною оболонкою. На кінцях залишені окремі ділянки з червоною, зеленою та білою ізоляцією. Джгут має світлі з’єднувальні колодки, окремий контакт в ізолювальному чохлі та кільцевий наконечник. Колодки стикуються з відповідними роз’ємами, а наконечник із кільцем закріплюється під призначений для нього гвинт або болт. Функцію кожного виводу перевіряють за схемою двигуна та попереднім підключенням. Орієнтуватися лише на колір ізоляції не можна: він не визначає призначення проводу.

Ознаки пошкодження

Приводом для перевірки проводки є перебої в роботі підключеного обладнання, особливо якщо вони виникають під час вібрації або змінюються при переміщенні джгута. Огляньте ізоляцію на згинах, виходи з колодок та місця біля кріплень. Тріщини, оголені жили, потемніння від нагрівання й окислені контакти допомагають знайти причину несправності. Усередині зовні цілої оболонки також можливий надлом проводу. Перш ніж міняти джгут, перевірте з’єднання: якщо несправне саме підключене обладнання, нова проводка цього не виправить.

Як перевірити відповідність

Покладіть знятий джгут поруч і порівняйте форму колодок, розташування заповнених гнізд, виконання окремих контактів і кільцевого наконечника. Звірте загальну довжину, довжину відгалужень та відстані між точками підключення. Проводка має вкладатися вздовж штатного маршруту без натягу та зайвих петель поряд із рухомими деталями. Навіть коли корпуси роз’ємів збігаються, потрібно перевірити розташування контактів і те, куди під’єднаний кожен провід. Невідповідне підключення може спричинити відмову обладнання, коротке замикання або перегрів проводів.

Заміна та контроль з’єднань

Монтаж виконують на зупиненому двигуні після його охолодження та з відключеним живленням. Якщо встановлений акумулятор, від’єднують його мінусову клему. До демонтажу позначте місця підключення та запам’ятайте розташування кріплень. Роз’єднуйте колодки, тримаючи їх за корпуси, а не тягнучи за проводи. Новий джгут спочатку прокладіть за старим маршрутом, потім підключіть і зафіксуйте. Оболонка не повинна торкатися гарячих поверхонь, гострих країв або рухомих частин. Біля колодок залиште вільний вигин, щоб вібрація не натягувала проводи.

Разом із джгутом перевірте роз’єми, до яких він підключається, захисні втулки й тримачі проводки. Оплавлені колодки та зламані фіксатори варто замінити: ненадійне з’єднання старого роз’єму може пошкодити нові контакти. Кільцевий наконечник закріпіть у передбаченому місці так, щоб він щільно прилягав і не рухався. Перед подачею живлення перевірте відповідність підключення схемі та відсутність замикань. Після ввімкнення переконайтеся, що обладнання працює, а з’єднання не нагріваються.
