Паливна трубка високого тиску для мотоблока 190N/195N (12/15 к.с.) AMG-5

Паливна трубка високого тиску для мотоблока з двигуном 190N/195N (12/15 к.с.), позначення AMG-5. Нею паливо надходить від паливного насоса високого тиску до форсунки. Ця ділянка має залишатися герметичною, щоб забезпечувати належне подавання палива для впорскування. Пошкодження трубки або нещільне з’єднання може спричинити утруднений запуск, перебої в роботі двигуна та втрату тяги.

Форма трубки та ознаки пошкодження

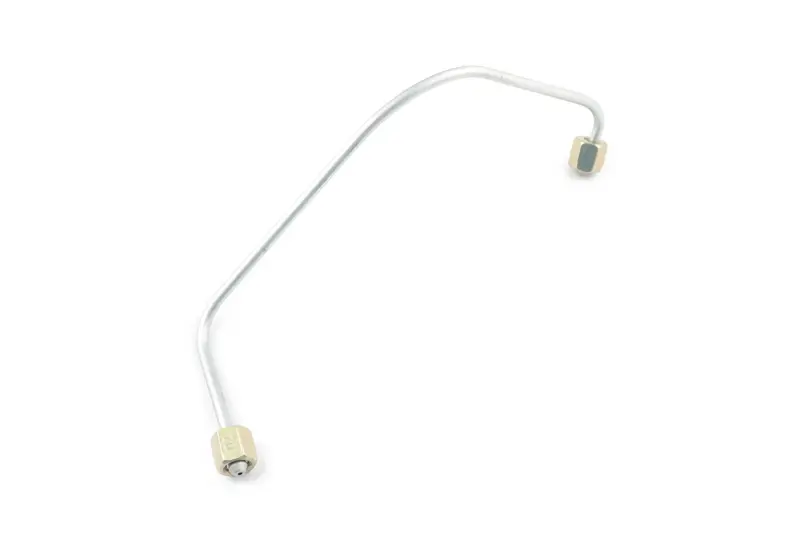

Трубка вигнута в кількох місцях, на обох кінцях розташовані з’єднувальні гайки. Її форма визначає, як вона проходитиме між насосом і форсункою. Кінці мають підходити до штуцерів під відповідним кутом, без натягу, а вздовж трубки повинен залишатися проміжок до сусідніх деталей. Можливості накрутити гайку недостатньо: якщо під час монтажу доводиться силоміць підтягувати один кінець, біля з’єднання виникатиме зайве навантаження.

Трубку замінюють за наявності тріщин, заломів, глибокої корозії, протертих ділянок або пошкоджених наконечників. Сліди палива біля гайок також потребують перевірки. Водночас поганий запуск сам по собі не доводить несправність саме цієї деталі. Спочатку з’ясуйте, звідки витікає паливо, та огляньте місця прилягання. Пошкоджений штуцер насоса чи форсунки може залишатися причиною витоку й після встановлення нової трубки.

Як перевірити відповідність

Порівняйте зі знятою трубкою розташування вигинів, напрямок обох кінців і довжину вздовж траси прокладання. Окремо звірте різьбу гайок та форму ущільнювальних поверхонь. Схожі зовні гайки можуть відрізнятися різьбою, а наконечники — посадкою. Стару трубку краще зберегти без випрямлення: так легше перевірити її просторову форму. Зверніть увагу й на штатні кріплення — нова деталь має зайняти належне положення, не торкаючись сусідніх частин двигуна.

Що врахувати під час заміни

До роботи беруться після зупинки й охолодження двигуна та зняття тиску згідно з інструкцією до техніки. Очистьте ділянки навколо з’єднань до відкручування гайок. Відкриті отвори захистіть від бруду: сторонні частинки з трубки можуть потрапити до форсунки. Разом із трубкою огляньте штуцери й штатні тримачі. Пошкодження ущільнювальних поверхонь заважає герметичному приляганню, а розхитані кріплення посилюють вібрацію паливної лінії.

Спершу виставте трубку за місцем і наживіть обидві гайки вручну, без перекосу. Якщо кінець не підходить до штуцера вільно, перевірте правильність підбору та положення трубки. Не стягуйте деталі гайками й не намагайтеся усунути розбіжність різким перегинанням. Для остаточного затягування дотримуйтеся моменту, визначеного для двигуна. Герметик або ущільнювальна стрічка не виправлять невідповідність посадочних поверхонь, а надмірне зусилля може пошкодити гайку чи штуцер.

Після складання відновіть подавання палива за інструкцією двигуна й перевірте герметичність з’єднань. Не шукайте витік пальцями, коли двигун працює: струмінь палива під високим тиском здатний травмувати шкіру. Якщо біля гайки знову з’являється паливо, зупиніть двигун і перевірте прилягання. Після правильного встановлення трубка не перебуває під примусовим натягом, не треться об інші деталі та утримується передбаченими кріпленнями.
