Патрубок карбюратора (впускний колектор) 4T CG300 AMG-3

Патрубок карбюратора (впускний колектор) 4T CG300 AMG-3 з’єднує карбюратор із впуском двигуна та пропускає підготовлену паливно-повітряну суміш. Позначення 4T означає чотиритактний двигун. Через тріщину в патрубку або нещільний стик до впуску може потрапляти додаткове повітря. Це змінює склад суміші й заважає правильно налаштувати карбюратор, тому герметичність з’єднання має значення для рівної роботи двигуна.

Будова та ознаки пошкодження

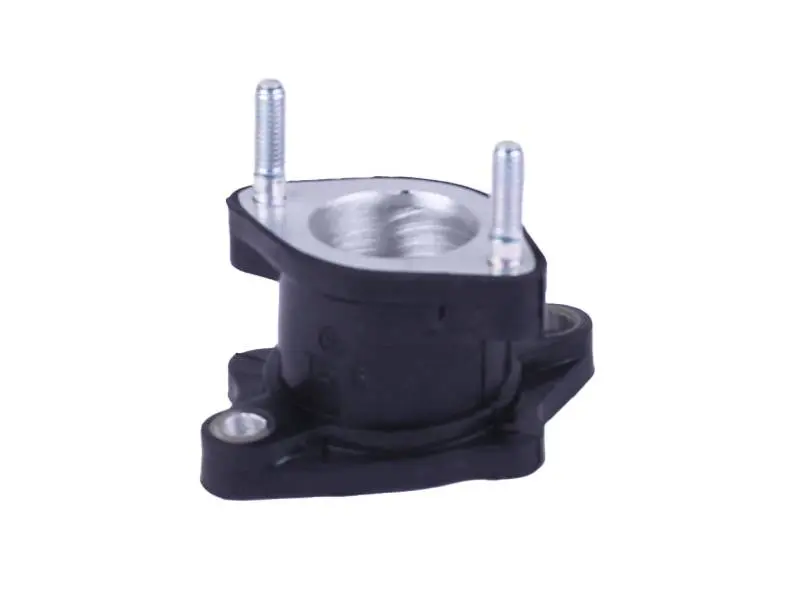

Деталь має чорний корпус, наскрізний канал для суміші та фланцеве кріплення. З одного боку виступають дві різьбові шпильки, з іншого розташовані кріпильні вушка. Геометрія патрубка визначає положення карбюратора біля двигуна. Під час підбору потрібно враховувати висоту корпусу, напрямок каналу й розташування фланців, а не лише можливість наживити кріплення.

Причинами заміни є тріщини, пошкодження поверхонь прилягання, зламані кріпильні вушка або негерметичність, яку не усуває нове ущільнення. Варто також оглянути різьбу шпильок: якщо вона пошкоджена, рівномірно притиснути фланець може бути складно. Перевірити патрубок доцільно, коли двигун нестійко працює на холостому ходу, повільно скидає оберти або погано реагує на регулювання суміші. Такі прояви бувають і з інших причин, тож рішення про заміну приймають після перевірки самого з’єднання.

Як перевірити відповідність

Зіставте з демонтованою деталлю відстані між кріпленнями на обох кінцях, форму та діаметр прохідного отвору, положення шпильок і контури посадочних поверхонь. Перевірте висоту патрубка та зміщення каналу. Навіть за схожих фланців інша геометрія може змінити кут установлення карбюратора або відсунути його від з’єднання з повітряним фільтром. Позначення двигуна допомагає обрати напрямок пошуку, але не замінює перевірку посадок.

Зверніть увагу на ущільнення обох стиків. Прокладка чи ущільнювальне кільце мають відповідати своєму посадочному місцю, не заходити в канал і прилягати по всьому контуру. Якщо на старому патрубку є додаткові штуцери або отвори, порівняйте їхнє призначення та розташування. Не варто притягувати деталь із перекосом, намагаючись компенсувати розбіжність кріплень: так можна пошкодити корпус і залишити шлях для підсмоктування повітря.

Заміна та контроль після складання

Працюють на охололому двигуні, спочатку прибравши бруд навколо впуску. Карбюратор від’єднують і підтримують, щоб його вага не припадала на трос або шланги. Після демонтажу патрубка впуск захищають від сміття, обережно прибирають залишки старого ущільнення та оглядають поверхні прилягання. Одночасно перевіряють кріплення, з’єднання карбюратора з повітряним фільтром і шланги, які могли натягуватися через неправильне положення карбюратора.

Патрубок повинен стати на місце без примусового згинання та натягу. Ущільнення з тріщинами, зім’ятими краями чи втраченою формою замінюють. Кріплення затягують поступово й рівномірно, дотримуючись вимог двигуна: надмірне зусилля може пошкодити фланець або різьбу. Після складання перевіряють щільність стиків, вільний рух приводу газу та зазори між карбюратором і сусідніми деталями. До регулювання суміші переходять після усунення підсмоктування повітря, оскільки налаштування карбюратора не усуває негерметичність патрубка.
